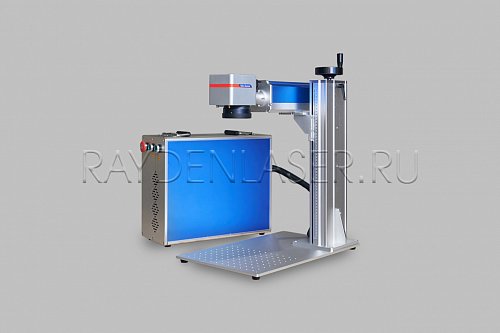

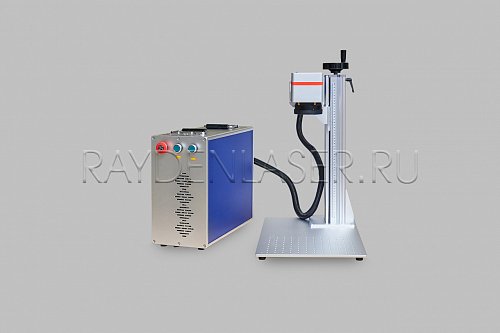

Лазерный маркер 20 Вт Fiber H

Что такое 20 ВТ FIBER H и для чего он нужен

Лазерный маркер 20 ВТ FIBER H — это компактное маркировочное устройство, построенное на иттербиевом импульсном волоконном источнике. Его главная задача — нанесение стойкой маркировки на металлические и некоторые полимерные поверхности. Никаких вращающихся фрез, физического контакта с заготовкой или расходников. Только сфокусированный луч, который изменяет структуру верхнего слоя материала за доли секунды.

Рабочее поле 200 на 200 мм позволяет обрабатывать основную массу деталей, которые встречаются в мастерских и на производствах. Шильдики, номерки, ручки, корпуса приборов, ювелирные украшения, инструмент, таблички для оборудования — всё это входит в зону комфортной работы без необходимости двигать заготовку. Когда требуется поставить серийный номер или QR-код на потоке, скорость до 7000 миллиметров в секунду превращает маркировку в быстрый автоматический процесс, а не в узкое место конвейера.

В отличие от газовых или твердотельных лазеров прошлых поколений, волоконный излучатель Maxphotonics обладает ресурсом не менее 100000 часов. В пересчете на рабочие смены это более десяти лет непрерывной эксплуатации без замены активного элемента. Охлаждение воздушное — не потребуется подключать чиллер, следить за уровнем жидкости или чистить водяные контуры. Достаточно воткнуть вилку в розетку 220В и запустить программу EzCad2.

Минимальная ширина линии в 0.02 мм и наименьший знак маркировки от 0.15 мм означают, что на поверхности монеты или корпуса флешки поместится полноценный логотип со сложной графикой. Глубина обработки регулируется от поверхностного отжига до ощутимой на ощупь выборки металла глубиной до 1 мм. Это открывает дорогу к созданию тактильных табличек, нанесению информации на инструмент, который работает в агрессивной среде, и брендированию дорогих корпоративных подарков.

Тип лазера — импульсный. Каждый импульс имеет высокую пиковую мощность при скромном среднем энергопотреблении. Нагрев зоны маркировки минимален. Тонкая сталь или полированный алюминий не деформируются, не желтеют и не теряют геометрию. Эта особенность критична для часовых мастерских, производителей электронных корпусов и ювелиров.

С какими материалами работает станок

Ниже представлена таблица наиболее распространенных материалов для FIBER H. Левая колонка содержит группы, на которых маркер выдает стабильное качество без дополнительных химических составов. Правая — то, с чем могут возникнуть сложности или потребуется специальная подготовка.

Длина волны 1064 нм — это инфракрасный диапазон. Он прекрасно поглощается металлами и многими цветными полимерами. Стекло и прозрачный акрил для него прозрачны, поэтому прямое нанесение на них затруднено. Впрочем, задача решается нанесением специальной пасты для лазерной сварки или использования подложки, что расширяет возможности и на неметаллические прозрачные листовые заготовки.

Детальный разбор технических характеристик

Источник лазера: Maxphotonics 20 Вт

Maxphotonics — производитель лазерного источника, чьи модули входят в базовую комплектацию многих промышленных станков. Иттербиевый волоконный лазер не требует юстировки зеркал, не боится пыли и вибрации. 20 Вт номинальной мощности достаточно для контрастной маркировки большинства сталей и цветных металлов. Глубина до 1 мм достигается за несколько проходов или при замедлении скорости. Для задач, где нужна исключительно скоростная нарезка толстого металла, выбирают более мощные модели, но для маркировки и поверхностной гравировки 20 Вт — сбалансированный инструмент без лишнего перерасхода электроэнергии.

Частота работы: от 20 до 200 кГц

Возможность менять частоту импульсов от 20 до 200 килогерц дает гибкость в работе с разными материалами. Низкая частота дает более мощный одиночный импульс — это помогает при глубокой гравировке или работе с тугоплавкими металлами. Высокая частота уменьшает тепловложение, что критично для пластиков и тонких пленок. Оператор не просто запускает программу, а настраивает лазер под конкретную задачу, добиваясь нужного контраста и шероховатости.

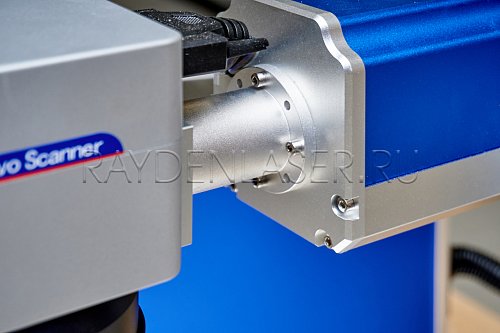

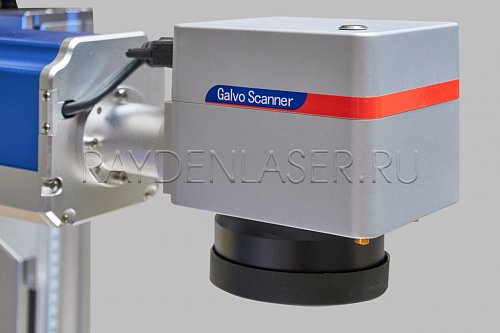

Скорость до 7000 мм/с и точность позиционирования

Скорость гравировки до 7000 миллиметров в секунду на холостом ходе — это характеристика сканирующей головки. На реальной маркировке скорость зависит от материала и желаемой глубины, но высокий потолок позволяет разогнать процесс на больших площадях заполнения. Ширина линии от 0.02 мм и минимальный знак 0.15 мм получаются благодаря высокоточным гальванометрическим сканаторам. При производстве шильдов или табличек это позволяет упаковать максимум информации на минимальной площади.

Форматы файлов и программа EzCad2

Поддерживаемые форматы — bmp, jpg, gif, tga, png, tif, ai, dxf, dst, plt — закрывают все нужды дизайнера и технолога. Векторные ai и dxf нужны для контурной гравировки и раскроя тонкой пленки. Растровые jpg, png и bmp — для фотографической гравировки на металле. Программное обеспечение EzCad2 работает на Windows XP, 7, 8, 10 (как 32, так и 64-битных версиях). EzCad2 отличается низким порогом входа: загрузили макет, выставили мощность и скорость, задали количество проходов, запустили выполнение. USB-подключение к компьютеру обеспечивает стабильную передачу данных. Встроенной памяти достаточно для хранения файлов, чтобы повторять типовые заказы без подключения к ПК.

Комплектация: что входит в поставку

Станок поставляется в сборе, готовым к запуску. В коробке клиент обнаружит:

• Излучатель Maxphotonics 20 Вт.

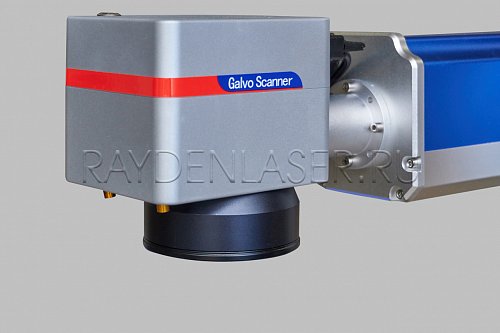

• Сканирующую головку с линзой и системой фокусировки.

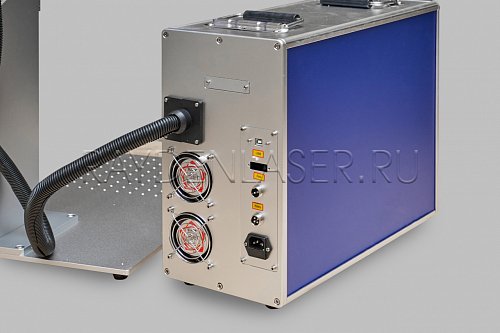

• Блок питания 220V, адаптированный под российскую сеть.
• Контроллер управления.
• Кабель USB для соединения с компьютером.
• Диск с программным обеспечением EzCad2.
• Комплект ключей и креплений для настройки.
• Защитные очки, отсекающие длину волны 1064 нм.

Поворотное устройство для цилиндрической маркировки и дополнительная вытяжка приобретаются отдельно. Однако базовая комплектация уже позволяет нанести маркировку на любую плоскую деталь в пределах рабочего поля.

5 конкретных способов заработка с расчетами

1. Брендирование сувенирной продукции

Ручки, флешки, зажигалки, ежедневники с металлическими вставками. Лазерный маркер наносит логотип компании за 10-30 секунд на партию одинаковых изделий. Средняя стоимость гравировки одного предмета для клиента — 80-150 рублей. Себестоимость близка к нулю (электроэнергия и амортизация излучателя). Партия в 200 ручек приносит от 16000 рублей чистой маржи за 2-3 часа неспешной работы.

2. Маркировка промышленного инструмента и оснастки

Строительные компании и автосервисы заказывают нанесение инвентарных номеров на сверла, ключи, резцы. Стойкая гравировка не стирается маслом и грязью. Стоимость маркировки одного сверла — 20-40 рублей. За час можно обработать 100-150 единиц. Выработка за 8-часовую смену достигает 24000-32000 рублей.

3. Изготовление тактильных табличек и навигации

По требованиям доступной среды здания оснащают табличками со шрифтом Брайля. Маркер FIBER H формирует выпуклые точки на пластике или металле. Себестоимость заготовки 200 рублей. Готовая табличка продается за 1200-2000 рублей. Пара заказов от управляющей компании торгового центра в месяц приносят стабильный доход, не занимая много места в мастерской.

4. Персонализация свадебного и свадебного декора

Насечки дат на обручальных кольцах, монограммы на серебряных ложках, гравировка на подстаканниках и фляжках. Рынок свадебных аксессуаров ценит уникальность. Нанесение надписи на кольцо стоит 300-700 рублей в ювелирной мастерской. Предприниматель с лазерным маркером оказывает такую услугу салонам со скидкой, выполняя 20-30 колец в день.

5. Производство номерков и жетонов для гардеробов, бань, спортивных клубов

Пластиковые или алюминиевые заготовки с гравировкой цифр и логотипа. Стоимость готового номерка у конечного заказчика — 50-80 рублей. Оптовый заказ от сети фитнес-клубов на 2000 штук приносит 100000 рублей выручки. Полный цикл производства занимает пару дней с учетом упаковки и отгрузки.

10 вопросов и ответов о работе маркера

1. Можно ли резать металл лазерным маркером 20 Вт?

Маркер не предназначен для сквозного раскроя листового металла. Тонкую фольгу или пленку он прорезает, но основная функция — контролируемое удаление верхнего слоя, а не разделение заготовки. Для раскройки нужны станки с газовой ассистенцией и мощностью от 100 Вт.

2. Справится ли новичок с установкой и настройкой?

Программа EzCad2 осваивается за пару часов. Подключение заключается в подсоединении кабеля USB и питания. Все настройки сохраняются в файле, поэтому типовые операции выполняются в два клика. Сложности с фокусировкой решаются с помощью штатных щупов.

3. Нужна ли вытяжка при работе?

При маркировке металлов выделяется мелкодисперсная пыль и дым. Пластики могут давать вредный запах. Прямоточная вентиляция или компактный воздушный фильтр обязательны для комфортной и безопасной работы в помещении.

4. Какой срок службы у иттербиевого источника?

Ресурс заявлен на уровне не менее 100000 часов. Это соответствует примерно 25 годам работы в стандартном режиме малой мастерской. Практически излучатель переживет несколько поколений компьютеров и версий операционной системы.

5. Совместим ли станок с Windows 10 и 11?

Драйверы EzCad2 корректно работают на Windows XP, 7, 8, 10. Для установки на последние сборки может потребоваться отключение проверки цифровой подписи драйверов. Это штатная процедура, не влияющая на стабильность.

6. Можно ли гравировать фотографии?

Да, растровые форматы bmp и jpg конвертируются в точечный рисунок. Качество зависит от контрастности исходной картинки и правильной настройки мощности. Лучшие результаты получаются на анодированном алюминии и нержавейке.

7. Влияет ли температура в цехе на работу?

Рабочий диапазон стандартный — от +10 до +35 градусов Цельсия. При отрицательных температурах электроника может давать сбои, а при высокой влажности образуется конденсат. Обычный отапливаемый цех подходит идеально.

8. Чем очищать линзу и рабочую поверхность?

Только изопропиловым спиртом и безворсовыми салфетками. Ацетон и бытовые растворители разрушают просветляющие покрытия оптики. Промыть линзу нужно при первых признаках снижения мощности.

9. Возможна ли маркировка на изогнутых деталях?

Глубина фокуса у стандартной линзы составляет несколько миллиметров. Плавные изгибы обрабатываются без проблем. Для цилиндрических поверхностей (кольца, стаканы) применяется дополнительное поворотное устройство.

10. Что выгоднее: купить маркер или отдавать заказы подрядчикам?

При потоке от 5-10 заказов в день собственный станок окупается за 3-6 месяцев. Контроль сроков, экономия на логистике и возможность брать срочные заказы с повышенным чеком перевешивают аргументы в пользу аутсорсинга.

10 авторских советов для долгой и точной работы

1. Калибровка перед каждой новой партией. Даже если вчера маркер работал идеально, сегодня материал мог сменить поставщика, а линза — слегка сместиться. Тратить 30 секунд на тест — дешевле, чем испортить 50 заготовок. Сделайте пробный проход на обратной стороне детали.

2. Держите оптику в чистоте. Мельчайшая пылинка на линзе рассеивает луч. Мощность падает, пятно расплывается. Протирайте линзу по графику, а не когда гравировка стала бледной.

3. Не гонитесь за максимальной мощностью. Постоянная работа на пике сокращает срок службы излучателя. Находите минимальную мощность, при которой достигается нужный контраст. Ресурс лазера расходуется экономнее, а результат часто получается аккуратнее.

4. Освойте векторные макеты. Растровые картинки удобны для фото, но контурная гравировка логотипов и текста должна выполняться из вектора. Скорость выше, края четче, файл легче.

5. Заземление — не прихоть электрика. Волоконные лазеры чувствительны к статическому электричеству. Отсутствие заземления приводит к мерцанию луча и сбоям контроллера. Розетка должна быть с нормальным заземляющим контактом.

6. Не пренебрегайте защитными очками. Излучение 1064 нм невидимо для глаза. Отраженный от блестящей заготовки луч мгновенно повреждает сетчатку. Защитные очки, поставляемые в комплекте, должны быть на операторе постоянно при открытой крышке рабочей зоны.

7. Экспериментируйте с частотой. Один и тот же металл при 20 кГц и 80 кГц дает разный цвет и глубину. Ведите журнал удачных настроек для каждого материала. Это сэкономит часы в будущем.

8. Не ставьте станок в проходном месте. Вибрация от шагов, падение постороннего предмета на стол — главные враги точной фокусировки. Стационарный, тяжелый верстак в углу мастерской подходит лучше.

9. Обновляйте библиотеку шрифтов. Стандартный набор EzCad2 ограничен. Загрузите качественные промышленные шрифты и ГОСТ-овские типы для машиностроительной маркировки. Это расширит ассортимент заказов от серьезных предприятий.

10. Следите за состоянием кабелей. USB-кабель от компьютера к станку не должен лежать в бухте с силовыми проводами. Наводки от сети искажают сигнал. Используйте ферритовые фильтры и по возможности прокладывайте интерфейсный кабель отдельно.

Почему выгодно покупать в «Лазерзнак»

Компания «Лазерзнак» с 2016 года занимается прямыми поставками лазерного оборудования с ЧПУ. Семь лет опыта, 211 оснащенных компаний и собственный демонстрационный зал в Ярославле по адресу проспект Машиностроителей, 81Г — это база, на которой держится доверие клиентов.

Каждый лазерный маркер FIBER H перед отправкой покупателю проходит проверку, настройку и тестирование. Это не складская коробка с негарантированным качеством, а полностью готовый к работе инструмент. Инженеры проверяют соосность луча, калибровку поля, корректность работы контроллера с последней версией прошивки и софта.

Гарантия действует один год. В течение этого срока техническая поддержка бесплатно диагностирует неисправность и заменяет вышедшие из строя комплектующие. Запчасти в наличии на складе, поэтому ремонт не затягивается на недели. Послегарантийное обслуживание также доступно.

Обучение работе на станке — обязательный этап запуска. Представители компании проводят его либо на своей территории в Ярославле, либо с выездом к заказчику. Настройка, калибровка, создание первого макета, советы по материалам — информация подается в удобном для освоения формате.

Процедура покупки выстроена просто. Товар добавляется в корзину на официальном сайте, после заполнения данных на электронную почту приходит подтверждение. Менеджер связывается для уточнения деталей доставки. Оплата принимается по банковским реквизитам или наличными. Консультацию можно получить по бесплатному телефону 8 800 333-54-15 или в Телеграм-канале компании.

Доставка по всей России осуществляется транспортными компаниями: Деловые Линии, ПЭК, Байкал Сервис, ТК Энергия, СДЭК. Перевозка до терминала транспортной компании — бесплатна. Самовывоз со склада в Ярославле доступен в любое рабочее время.

Кроме маркеров, в ассортименте «Лазерзнак» есть лазерные станки для раскроя фанеры, дерева, пластика, акрила, ткани, кожи, камня, картона, поролона, мини-граверы и двухголовые машины. Все комплектующие — трубки, блоки питания, чиллеры, оптика, вытяжные вентиляторы — также подбираются под конкретную модель. Это полноценный интернет-магазин с понятным выбором и предсказуемым качеством.
