Лазерный станок RAYDEN 1390 100ВТ

Содержание

• Лазерный станок RAYDEN 1390 100Вт - для каких задач подходит
• Материалы и виды работ
• Характеристики RAYDEN 1390 100Вт с расшифровкой
• Лазерная трубка, оптика и принцип работы
• Механика, привод, оси и точность
• Контроллер, программа, файл и управление
• Охлаждение, защита и условия эксплуатации
• Комплектация и что входит в поставку
• 5 способов заработка на станке с цифрами
• 10 вопросов и ответов по работе станка
• 10 советов и предостережений от ошибок
• О компании «Лазерзнак», гарантии, доставка и оплата
• Итог

Лазерный станок RAYDEN 1390 100Вт - для каких задач подходит

Лазерный станок RAYDEN 1390 100Вт - это напольный СО2 станок с ЧПУ для резки, гравировки, раскроя и вырезания неметаллических материалов на рабочем поле 1300 × 900 мм. Формат 1390 считается одним из самых практичных для мастерской, рекламного производства, сувенирного цеха и небольшого серийного участка. На таком оборудовании удобно резать листовой материал, делать фигурный раскрой, выполнять гравировальный рисунок, маркировку, нарезку заготовок и готовых изделий.

Мощность 90-100 Вт дает хороший баланс между скоростью и аккуратной обработкой. Станок подходит для тех задач, где нужен не просто лазер, а рабочий инструмент с понятным управлением, точной фокусировкой, стабильной механикой и нормальной комплектацией без скрытых затрат на запуск. За счет моторизованного стола, контроллера Ruida, трубки Reci W2, чиллера CW5000, вытяжки и компрессора эта модель закрывает потребности B2B, B2C и образовательных площадок, где важны надежность, настройка и понятная инструкция по работе.

Материалы и виды работ

Ниже показано, для каких материалов лазерный станок RAYDEN 1390 100Вт подходит лучше всего и какие операции на нем выполняют чаще.

Для металла этот СО2 лазерный станок не используется как режущий резак. Для такой задачи нужен другой тип оборудования, чаще оптоволоконный маркер или промышленный лазер по металлу. Зато по неметаллическим материалам данная модель дает широкий выбор задач для производства, мастерской и учебного класса.

Характеристики RAYDEN 1390 100Вт с расшифровкой

Рабочая поверхность 1300 × 900 мм - это удобный формат для листового раскроя. На стол помещаются крупные листы фанеры, акрила, пластика, ткани, картона и кожи. Для B2B это снижает число промежуточных операций и экономит материал. Для частной мастерской такой размер удобен тем, что на одном листе помещается сразу серия изделий.

Мощность лазера 90-100 ватт - это показатель, который влияет на то, насколько быстро станок режет материал и какую толщину проходит за меньшее число проходов. Ватт в СО2 оборудовании важен не сам по себе, а вместе с настройкой скорости, фокусного расстояния, качеством линзы, состоянием трубки и подачей воздуха. При грамотной калибровке и фокусировке станок уверенно работает как раскройный, режущий и гравировальный инструмент.

Тип лазера СО2 - это технология для резки и гравировки неметаллических материалов. Такой лазер хорошо взаимодействует с деревом, акрилом, тканью, картоном, бумагой, кожей и пленками. Для рекламного производства, сувенирного бизнеса, упаковки, декоративных изделий и учебных проектов это один из самых универсальных типов оборудования.

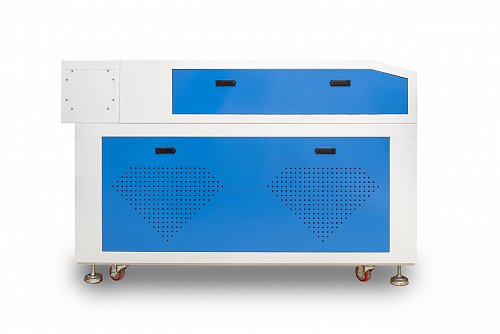

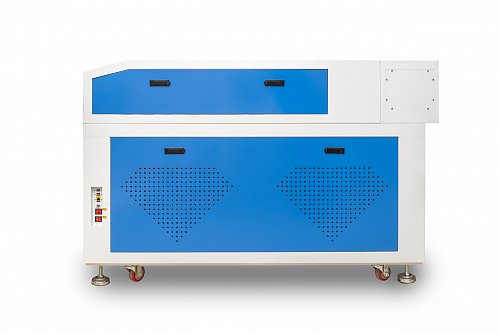

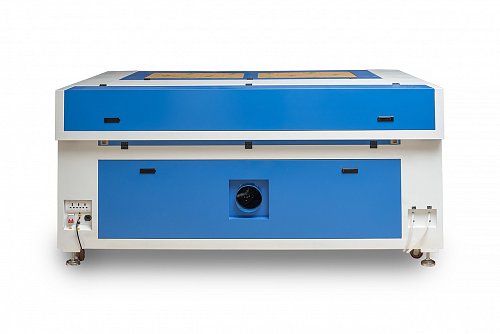

Тип исполнения напольный - станок ставится стационарно, имеет жесткий корпус и лучше подходит для постоянной работы, чем компактный настольный гравер. Это уже не хоббийное устройство, а полноценный рабочий аппарат для мастерской или цеха.

Лазерная трубка, оптика и принцип работы

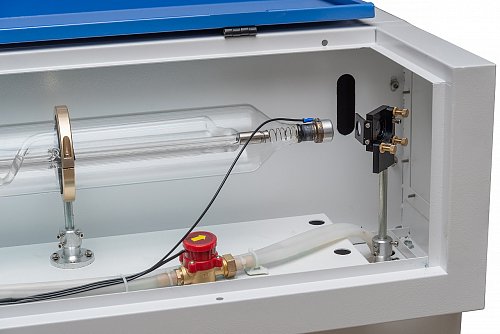

В RAYDEN 1390 установлена лазерная трубка Reci W2. Это известная модель в сегменте СО2 станков с хорошим ресурсом и стабильностью луча. Ресурс трубки составляет 10 000 часов при работе на максимальной мощности. На практике срок службы зависит от того, как настроить мощность, как работает охлаждение, чистая ли вода в системе, какая температура держится в контуре и как часто проводится обслуживание.

Длина волны 10640 нм - стандарт для СО2 лазера. Этот принцип работы и объясняет, почему станок эффективно режет и гравирует фанеру, акрил, ткань, кожу, пленку, картон, бумагу и резину. Луч проходит через систему зеркал Ø 25 мм и попадает в фокусирующую линзу ZnSe ø18 f-50.8. Линза собирает поток в тонкую режущую линию. Именно фокусный узел определяет, насколько чисто станок режет лист, насколько аккуратно идет выжигать рисунок и насколько мелкий символ получится на изделии.

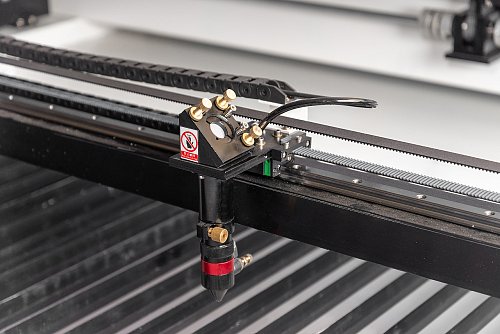

Фокусное расстояние 50 мм - универсальный вариант. Такая длиннофокусная оптика дает хороший компромисс между качеством резки и гравировки. Лазерная головка с этой линзой подходит для повседневной работы, когда на одном оборудовании делают и раскройный проект, и граверные операции. Минимальный размер букв 1 × 1 мм позволяет наносить мелкий текст, маркировка такого масштаба подходит для шильдов, бирок, небольших табличек, брендирования сувениров и технических подписей.

Механика, привод, оси и точность

Каркас станка разборный. Это важная характеристика для доставки, заноса в помещение и установки в мастерский цех, где бывают узкие двери и ограниченные проходы. Если помещение на втором этаже или в арендуемом блоке, разборный корпус упрощает логистику и подключение.

Рабочий стол выполнен на ламелях. Такая поверхность удобна, когда требуется резать листовой материал и не бояться лишнего отражения луча от сплошного основания. В комплектация также входит сотовый стол. Он полезен для мелких заготовок, бумаги, ткани, тонкого пластика и других материалов, где важна поддержка по всей площади.

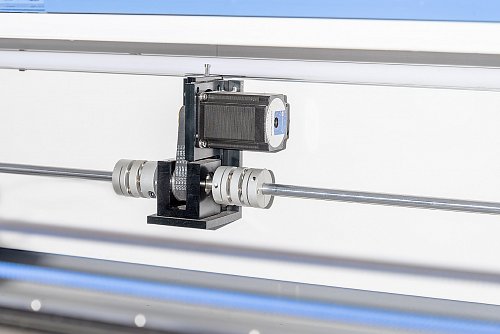

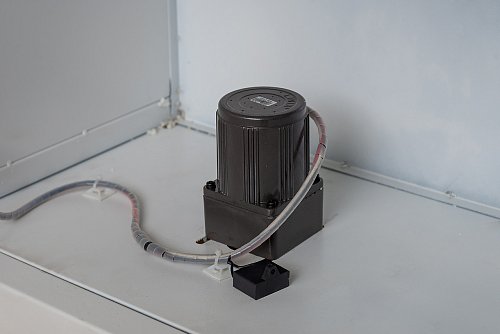

Подъемный стол моторизованный, глубина опускания 250 мм. Это дает станку дополнительную универсальность. На нем проще работать с объемными заготовками, коробками, высокими изделиями, поворотный аксессуар подключать для цилиндрических предметов, а также быстро настраивать высоту под разную толщину листа. Для гравировка на готовых изделиях такая ось по высоте особенно полезна.

Структура осей X/Y выполнена на профильных квадратных направляющих 15 мм и зубчатый ремень. Такая схема давно доказала свою эффективность в СО2 сегменте. Профильный узел держит геометрию, ремень дает скорость, а трехфазный шаговый двигатель Leadshine обеспечивает плавное перемещение и повторяемость. Коэффициент редукции 1:3 помогает точнее передавать движение и лучше контролировать ускорения на траектории.

Точность позиционирования 0,01 мм и разрешение 0,025 мм - это характеристики, которые важны для мелкого текста, тонкой линии, повторяющегося рисунка и работы по чертёж, шаблон или макет. Для сувенирной продукции, рекламных деталей, коробок с плотной стыковкой элементов и фигурного раскроя такие параметры дают чистый результат без постоянной ручной подгонки.

Скорость гравировки 0-600 мм/с помогает быстро обрабатывать большие поля изображения. Скорость резки 0-100 мм/с рассчитана под разные материал, толщину и мощность. Чистая работа достигается не рекордной цифрой, а верным соотношением скорости, мощности, подачи воздуха, состояния оптики и фокусировки. Если настроить режим правильно, станок не жжет кромку сильнее нужного, не оставляет лишний нагар и не портит дорогую заготовка.

Индуктивные концевые датчики по XY повышают стабильность возврата в ноль. Это важно, когда файл повторяют много раз, делают серийный проект или запускают автоматический цикл на одном и том же листе. Контроллер получает точную базу, а оператор уверен, что устройство не сбилось после паузы или остановки.

Контроллер, программа, файл и управление

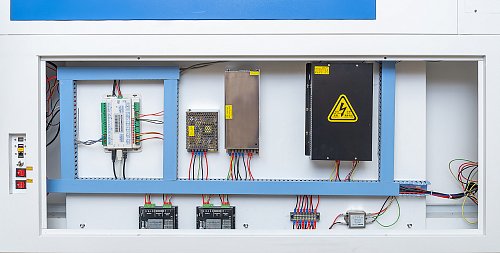

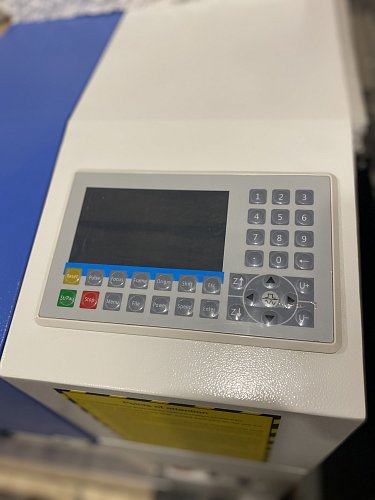

Контроллер Ruida RDC6445 - это один из распространенных и понятных вариантов управления для СО2 станков с ЧПУ. Он ценится за удобный интерфейс, стабильную работа, гибкую настройка мощности и скорости, поддержку памяти и понятную логику меню. Цветной TFT дисплей 3.5" показывает текущий файл, параметры, состояние работы и системные данные. Язык дисплея - русский и английский, что упрощает обучение персонала и снижает число ошибок.

Программное обеспечение LaserWork входит в комплект. Через этот софт оператор загружает изображение, картинка, рисунок, чертёж, проект или шаблон, задает слой, цвет, скорость, мощность и порядок проходов. Поддерживаются форматы CDR, AI, PLT, DXF, DWG, DST, BMP, JPG, PNG, GIF. Это удобно для рекламщиков, дизайнеров, технологов и тех, кто работает через CorelDraw, Adobe Illustrator или Autodesk AutoCAD.

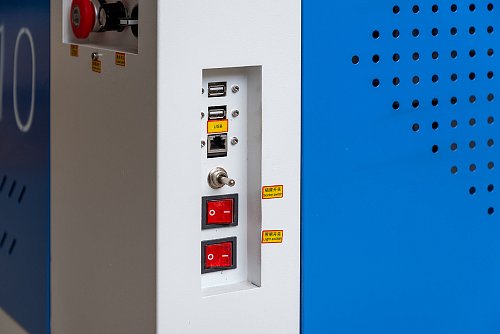

Интерфейс подключения USB 2.0 позволяет быстро передать файл с компьютера. Поддержка Windows 7, Windows 8, Windows 10 и Windows 11 упрощает интеграцию в существующую сеть и парк офисных машин. Аппаратная и программная регулировка мощности дает выбор в способе управления. Это полезно, когда нужно быстро поправить режим прямо на панели или сохранить точные настройки в программе под повторяющийся материал.

Для тех, кто впервые решает купить лазерный станок, важен не только контроллер, но и то, насколько просто настроить систему, скачать драйвер, разобраться с интерфейсом и начать пользоваться. В этой модели логика освоения понятная. Оператор берет макет, проверяет размер, выставляет фокус, задает мощность, запускает тест, смотрит результат и после этого идет в основную работа. Такой подход снижает брак и сохраняет ресурс трубки.

Охлаждение, защита и условия эксплуатации

Охлаждение лазера водяное. Для СО2 трубки это обязательное условие стабильной службы. В комплект уже входит чиллер CW5000, поэтому не нужно отдельно искать систему охлаждение, думать, какой бак ставить и как промыть контур перед запуском. Чиллеры этого класса поддерживают рабочую температуру в системе, помогают продлить ресурс трубки и защищают оборудование от перегрева.

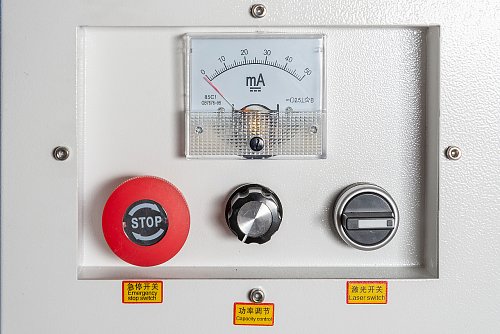

Среди защит есть кнопка экстренной остановки и проточный датчик воды. Кнопка останавливает станок в нештатной ситуации. Датчик воды блокирует работу лазера, если пропадает циркуляция. Для производства это не мелочь, а базовая безопасность. Без такой схемы легко потерять дорогую трубка из-за перегрева за считанные минуты.

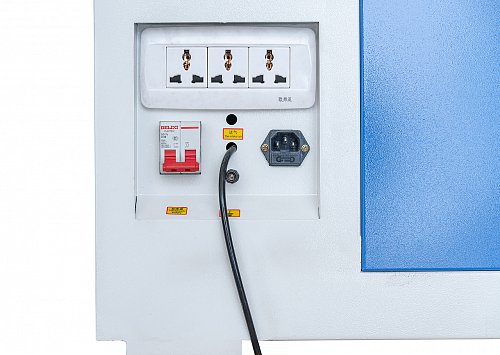

Электропитание 220V ±10%, 50Hz дает возможность ставить станок в обычную мастерскую, рекламный цех, учебную лабораторию или частное помещение с однофазной сетью. Рабочая температура 10-45 °C говорит о том, что оборудованию нужна нормальная среда без замерзания и перегрева. Если помещение сырое, пыльное или плохо вентилируется, срок службы оптики, ремней, блока питания и электроники снизится. Поэтому вытяжной канал, вентилятор, чистка и регулярное обслуживание для такого станка обязательны.

Комплектация и что входит в поставку

Комплектация RAYDEN 1390 100Вт собрана так, чтобы после покупки не искать критичные узлы по отдельности и не переплачивать за запуск.

Лазерный станок - 1 шт. Это основной корпус, рабочий модуль, механика, контроллер, ось X и Y, режущий узел и вся базовая схема управления.

Сотовый стол - 1 шт. Нужен для мелких и тонких материалов. Он снижает провисание листа, удерживает заготовка и улучшает качество нижней кромки на бумаге, ткани и пленках.

Лазерная трубка установленная - 1 шт. Не нужно отдельно собирать систему излучения. Это экономит время на старт и упрощает проверка перед запуском.

Программное обеспечение на русском языке - 1 шт. Позволяет быстрее пройти обучение, сделать настройка слоев, загрузить файл и начать работа без языкового барьера.

Лазерный целеуказатель - 1 шт. Ускоряет позиционирование материала и помогает проверить, где пройдет линия реза или гравировка.

Воздушный компрессор - 1 шт. Подает воздушный поток в зону реза. Воздушный обдув уменьшает копоть, охлаждает точку воздействия и помогает чище резать акрил, фанеру, дерево, картон и резину.

Вытяжка - 1 шт. Удаляет дым и запах из корпуса. Для чистой работа оптики, безопасной среды и сохранения качества изделия вытяжка обязательна.

USB кабель - 1 шт. Нужен для подключение к компьютеру и передачи данных.

Силовой кабель - 1 шт. Обеспечивает питание от сети 220 В.

Силиконовые трубки - 3 шт. Используются в контуре охлаждения. Их важно периодически проверить на перегиб, утечку и чистоту.

Гофры ПВХ армированные - 1 шт. Подключаются к вытяжной системе. За счет армирования коробка воздуховода держит форму лучше и служит дольше.

Чиллер CW5000 - 1 шт. Это готовое охлаждение лазерной трубки. Оно упрощает запуск и снижает риск ошибок, которые часто допускают новички.

Моторизированный рабочий стол - 1 шт. Позволяет быстро менять высоту, работать с объемными изделиями и точнее настраивать фокусный зазор.

Набор ламелей - 1 шт. Основная опора для резки крупных листов, когда нужно делать раскройный проект, нарезание акрила, фанеры, оргстекла или пластика.

Такая комплектация особенно полезна тем, кто хочет купить станок под ключ, а не тратить время на поиск, сколько стоить чиллер, какая нужна вытяжка, какой блок питания брать отдельно и где скачать рабочий софт.

5 способов заработка на станке с цифрами

RAYDEN 1390 100Вт подходит не только для производства, но и как понятная бизнес-модель. Ниже - пять направлений, где оборудование окупается за счет постоянного спроса.

1. Свадебный и праздничный декор. Топперы, именные таблички, рассадочные карточки, номерки столов, фотозоны, коробки для подарков. Средний чек на один комплект - 15 000 рублей. При 12 заказах в месяц выручка составляет 180 000 рублей. Материал и расходники занимают 30 000 рублей. Остается 150 000 рублей до учета аренды и труда.

2. Рекламные изделия и POS-материалы. Таблички, подставки из акрила, менюхолдеры, ценникодержатели, брендированные элементы. Средний заказ для локального бизнеса - 8 000 рублей. При 25 заказах в месяц выручка составляет 200 000 рублей. Себестоимость материала и расходных узлов - 60 000 рублей. Валовой остаток - 140 000 рублей.

3. Сувенирная гравировка. Брелоки, ежедневники, шкатулки, ручки, коробки, подарочная упаковка, бейджи, изделия из кожи и дерева. Средний чек - 1 500 рублей. При 120 заказах в месяц выручка составляет 180 000 рублей. Материал и заготовки занимают 55 000 рублей. Остается 125 000 рублей.

4. Производство коробок и упаковки из фанеры и картона. Небольшие партии под кондитерские, свечи, косметику, подарки и маркетплейсы. Один заказ на 100 коробок дает 35 000 рублей. При 8 заказах в месяц выручка составляет 280 000 рублей. Себестоимость - 120 000 рублей. Остаток - 160 000 рублей.

5. Изготовление макетов, шаблонов и технических заготовок. Услуга востребована у мебельщиков, дизайнеров, учебных центров, монтажников рекламы и небольших производств. Средний чек - 6 000 рублей. При 20 заказах в месяц выручка составляет 120 000 рублей. Расходы на материал - 30 000 рублей. Остаток - 90 000 рублей.

Для B2C такие цифры показывают, что недорогой старт на одном универсальный станке реальнее, чем кажется. Для B2B важно другое - станок ускоряет производство, снижает ручной труд и расширяет ассортимент. Для учебных площадок это техника, на которой студенты видят технологию резки, раскроя, гравировки и подготовки файла к выпуску изделия.

10 вопросов и ответов по работе станка

1. Что режет RAYDEN 1390 100Вт?
Станок режет фанеру, дерево, акрил, оргстекло, картон, бумагу, ткань, кожу, пленку, резину, поролон, пенопласт и часть пластиков, пригодных для СО2 обработки.

2. Можно ли использовать станок как лазерный гравер?
Да. Он выполняет гравировка по дереву, акрилу, коже, камню, резине, картону и ряду других материалов. Минимальный размер букв 1 × 1 мм подходит для мелкой маркировки и логотипов.

3. Какая программа идет в комплекте?
В комплект входит LaserWork. Через нее задают скорость, мощность, слои, порядок проходов и отправляют файл на контроллер Ruida.

4. Какие форматы файлов поддерживаются?
CDR, AI, PLT, DXF, DWG, DST, BMP, JPG, PNG, GIF. Это значит, что на станок загружается как чертёж, так и картинка, рисунок, фото, шаблон или проект.

5. Зачем нужен чиллер?
Чиллер CW5000 охлаждает лазерную трубку. Без него трубка перегреется, потеряет ресурс и будет работать нестабильно.

6. Для чего нужен компрессор?
Компрессор подает воздух в зону реза. Он уменьшает копоть, поддерживает чистый рез и помогает защитить линза от загрязнения.

7. Станок сложный в освоении?
Нет, если пройти обучение и не пропускать базовые этапы. Нужно понять принцип работы, научиться выставлять фокусировка, загружать файл, делать тест и чистить оптику.

8. Можно ли подключить поворотный механизм?
Да, при соответствующей настройке контроллера и механики станок работает с цилиндрическими изделиями. Для этого используется поворотный модуль.

9. Как часто нужно обслуживать станок?
После рабочей смены проверяют чистоту стола, оптики и вытяжного канала. Регулярно чистят линза и зеркала, проверяют ремень, крепление, трубки охлаждения, блок питания и состояние направляющих.

10. Как понять, что режим выставлен неправильно?
Признаки ошибки такие: сильный нагар, неполный рез, оплавление кромки, широкий рез, потеря мелких деталей, перегрев материала, нестабильная линия, дым внутри корпус дольше нормы. В таком случае меняют мощность, скорость, фокусный зазор, воздух и проверяют оптику.

10 советов и предостережений от ошибок

1. Не работать на постоянной пиковой мощности без необходимости. Так трубка теряет ресурс быстрее. Для серийной работы лучше подобрать режим, где скорость и мощность сбалансированы.

2. Всегда проверять охлаждение перед стартом. Если вода не циркулирует, запускать лазер нельзя. Сначала проверить чиллер, силиконовые трубки и проточный датчик.

3. Не забывать чистить линза и зеркала. Даже тонкий налет снижает мощный поток на материале и портит качество реза. Грязная оптика заставляет повышать мощность, а это лишняя нагрузка на трубка.

4. Не резать материал без теста. Один и тот же лист разных партий ведет себя по-разному. Перед серией лучше сделать маленький тест на краю заготовки.

5. Не ставить станок без вытяжки. Дым оседает внутри, пачкает оптику, ухудшает обзор, вредит электронике и оставляет запах в помещении.

6. Следить за фокусировкой. Если головка стоит слишком высоко или низко, линия реза становится толще, а гравировальный результат теряет четкость.

7. Не игнорировать ремень и направляющие. Если зубчатый ремень ослаблен, появятся люфт, смещение рисунка и искажение геометрии на больших макетах.

8. Не держать внутри корпуса мусор и обрезки. Мелкая вырезка, бумага и пыль повышают риск возгорания. Рабочий стол нужно чистить после каждой смены.

9. Не загружать файл без проверки размеров. Частая ошибка новичков - неправильный масштаб, перепутанная ось, лишний контур или дублированная линия, из-за чего станок режет один участок дважды.

10. Не пытаться собирать, прошивать или менять схему управления без понимания логики системы. Неправильная прошивка, ошибочный драйвер, неудачное подключение или самодельный ремонт портят контроллер, блок питания и шаговый привод. Для таких задач нужна техническая помощь.

О компании «Лазерзнак», гарантии, доставка и оплата

Компания «Лазерзнак» - интернет-магазин лазерного оборудования для резки и гравировки. Специализация - продажа высокоточного оборудования с ЧПУ, которое автоматический обрабатывает материал и наносит изображение любой сложности. Компания работает с 2016 года. Опыт - 7 лет. Компании с этими станками - 211.

Адрес - Ярославль, проспект Машиностроителей, 81Г. Телефон для консультаций - 8 800 333-54-15. Дополнительный номер - +7 (960) 528-50-54. Электронная почта - info@laserznakshop.ru. Телеграм - https://t.me/laserznak.

Отличительные особенности поставщика важны не меньше, чем характеристика самого станка. Оборудование идет по прямые поставки от производителя. Перед отправкой каждый станок проходит контроль качества, проверка, настройка и тест. Это снижает риск получить устройство, которое нужно заново калибровать сразу после разгрузки.

У компании есть демонстрационный зал. Там проверяют, как лазерный станок режет, гравирует, как работает контроллер, как ведет себя материал, как выглядит линия, насколько чистый раскрой и как устроенный интерфейс. Для тех, кто хочет выбрать станок не по фото, а по реальному тесту, это полезный этап перед покупкой.

Гарантия - 12 месяцев. В течение года действует гарантийная поддержка, бесплатная диагностика и замена комплектующих. Запчасть в наличии. Это особенно важно для B2B сегмента, где простой оборудования стоит дороже, чем разница в цена между поставщиками. Также доступна расширенная техническая поддержка и консультация по эксплуатации.

Отдельное преимущество - обучение персонала работе на ЧПУ-станках. Обучение проводят на складе или на территории заказчика. Такой формат полезен производству, рекламным компаниям, частным мастерским и образовательным учреждениям, где важна понятная программа освоения, инструкция, настройка и безопасное использование техники.

Ассортимент компании не ограничен одной моделью. В продаже есть лазерные станки по фанере, дереву, пластику, акрилу, ткани, коже, камню, картону, бумаге, резине, пленке, поролону и пенопласту. Также доступны двухголовые модели, мини-граверы, настольные аппараты, лазерные маркеры по металлу и комплектующие: трубка, линза, оптика, чиллер, поворотный механизм, вытяжной вентилятор, сотовые столы, блок питания и другие запчасти.

Порядок покупки простой. Товар добавляют на официальный сайт в корзину и заполняют данные. На e-mail приходит письмо с номером заказа. Затем менеджер связывается и уточняет детали заказа и доставки. Второй вариант - сразу позвонить по номеру 8-800-333-54-15.

Доставка идет по всей России через транспортно-логистические компании: Деловые Линии, ПЭК, Байкал Сервис, ТК Энергия, ТК ГТД, СДЭК. Доставка заказа до транспортной компании - бесплатно. Также доступен самовывоз со склада в Ярославле по адресу пр-т Машиностроителей, 81Г.

Оплата принимается по банковским реквизитам и наличными. Для B2G сегмента важна не только стоимость, но и прозрачность поставки, наличие документов, понятная комплектация и соблюдение требований безопасности. Для B2C важнее поддержка, помощь в запуске и ясное объяснение, как пользоваться станком без страха перед техникой. Для B2B на первом месте стоят срок, сервис, наличие комплектующих и скорость обратной связи. По этим параметрам «Лазерзнак» закрывает ключевые ожидания разных групп клиентов.

Итог

RAYDEN 1390 100Вт - это универсальный лазерный станок ЧПУ СО2 для резки, гравировки и раскроя неметаллических материалов. Рабочее поле 1300 × 900 мм, трубка Reci W2, контроллер Ruida RDC6445, моторизованный стол, чиллер CW5000, компрессор и вытяжка в комплекте делают эту модель удобной для старта и стабильной ежедневной работы.

Такой станок подходит для рекламного производства, сувенирного бизнеса, мебельных и декоративных мастерских, частного микробизнеса, учебных площадок и тех, кому нужен не бюджетный компромисс, а рабочее оборудование с понятной логикой, хорошей точностью и реальной поддержкой поставщика. Если стоит задача купить лазерный станок, который режет, гравирует, помогает расширить производство и приносит доход, RAYDEN 1390 100Вт занимает сильную позицию по соотношению возможности, комплектации, цене и сроку службы.

• Лазерный станок - 1 шт.
• Сотовый стол
• Лазерная трубка (установлена) - 1 шт.
• Программное обеспечение на русском языке - 1 шт.
• Лазерный целеуказатель - 1 шт.
• Воздушный компрессор - 1 шт.
• Вытяжка - 1 шт.
• USB кабель - 1 шт.
• Силовой кабель - 1 шт.
• Силиконовые трубки - 3 шт.
• Гофры (ПВХ армированные) - 1 шт.
• Чиллер CW5000 - 1 шт.
• Моторизированный рабочий стол - 1 шт.
• Набор ламелей - 1 шт.
