Характеристики и их значение для обработки фанеры
Размер рабочей поверхности 900 × 600 мм позволяет размещать стандартные листы фанеры форматом 600 × 600 мм целиком или раскраивать заготовки размером до 900 × 600 мм за одну установку. Для более крупных листов потребуется переустановка материала и совмещение реперных меток.
Мощность CO2 лазера 80 Вт подходит для резки фанеры до 10 мм толщиной. Березовая авиационная фанера 3 мм режется на скорости до 50 мм/с, что дает производительность около 3 погонных метров в минуту. Тополевая или липовая фанера режется быстрее из-за меньшей плотности древесины.
Скорость гравировки до 600 мм/с позволяет наносить изображения на фанерные заготовки быстро. Для качественной гравировки текста или логотипов достаточно скорости 300-400 мм/с при мощности 15-25% от максимальной. Луч снимает тонкий верхний слой шпона, создавая контрастное изображение естественного древесного цвета.
Точность позиционирования 0,01 мм гарантирует, что при вырезании сборных конструкций пазы и шипы совпадут идеально. Это важно для мебельных заготовок, сувенирных коробок, конструкторов и прочих изделий, где требуется плотная подгонка деталей.
Разрешение 0,025 мм определяет минимальное расстояние между соседними точками при гравировке. Такая детализация дает возможность воспроизводить на фанере фотографии и сложные растровые изображения с высокой четкостью.

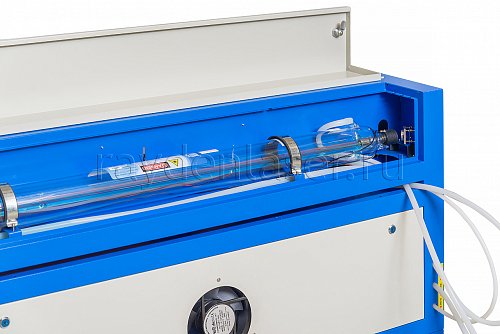

Лазерный излучатель Reci W1 относится к профессиональным СО2 трубкам. Ресурс работы составляет 10 000 часов при максимальной мощности. При стандартной загрузке 6-8 часов в день и использовании 50-70% мощности трубка прослужит 3-4 года.
Длина волны 10640 нм идеально поглощается органическими материалами. Фанера, состоящая из древесины и клеевых составов, нагревается лазерным лучом практически мгновенно. Энергия концентрируется в узкой зоне реза шириной 0,2-0,3 мм, испаряя материал без обугливания краев при правильно подобранных параметрах.
Каркас станка выполнен разборным, что упрощает транспортировку и установку оборудования. После сборки конструкция обеспечивает жесткость, необходимую для точного позиционирования лазерной головки.
Рабочий стол с ламелями представляет собой набор металлических планок, расположенных с зазорами. Фанерный лист укладывается на ламели, а лазерный луч проходит сквозь зазоры. Это предотвращает отражение луча от металлической поверхности и прожиги на обратной стороне материала.
Моторизованный подъемный стол опускается на глубину до 250 мм. Фокусное расстояние линзы составляет 50 мм, что означает оптимальное положение поверхности фанеры в 50 мм от линзы. При работе с листами разной толщины стол регулируется автоматически, сохраняя точность фокусировки.

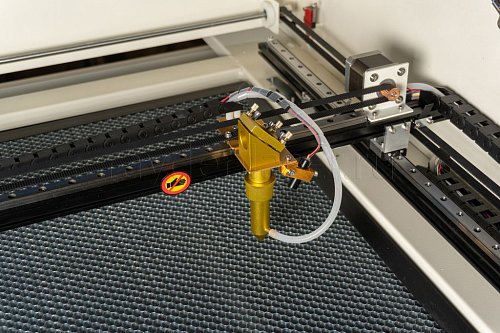

Профильные направляющие 12 мм и зубчатый ремень обеспечивают плавное перемещение лазерной головки. Шаговые двигатели гарантируют точность позиционирования без люфтов. Индуктивные концевые датчики XY определяют нулевую точку координат при включении станка.
Зеркала диаметром 20 мм направляют лазерный луч от трубки к фокусирующей линзе. Молибденовые зеркала с золотым напылением отражают до 98% излучения, минимизируя потери мощности.
Фокусирующая линза ZnSe диаметром 18 мм изготовлена из селенида цинка. Этот материал пропускает CO2 излучение с минимальными потерями и выдерживает высокую плотность энергии. Фокусное расстояние 50,8 мм дает тонкий луч толщиной 0,2 мм, что позволяет резать фанеру с минимальной зоной термического воздействия.

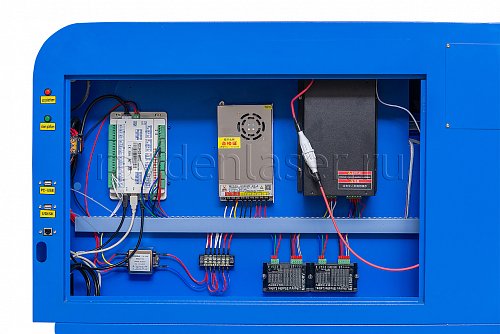

Контроллер Ruida RDC6445 считается стандартом в лазерной резке. Цветной TFT дисплей 3,5 дюйма отображает параметры работы на русском языке. Встроенная память контроллера хранит файлы проектов, что позволяет запускать резку без подключения компьютера.
Программное обеспечение LaserWork поддерживает векторные форматы CDR, AI, DXF, DWG и растровые BMP, JPG, PNG. Макеты создаются в CorelDraw или AutoCAD, затем импортируются в LaserWork для настройки параметров резки и гравировки.
Регулировка мощности производится аппаратно через контроллер или программно через LaserWork. Для резки фанеры 4 мм устанавливается мощность 70-80%, скорость 30-35 мм/с. Для гравировки - мощность 20-30%, скорость 300-400 мм/с.
Водяное охлаждение отводит тепло от лазерной трубки. Дистиллированная вода циркулирует через трубку, забирая тепловую энергию. Проточный датчик контролирует циркуляцию - если поток прекращается, станок для вырезки фанеры автоматически отключает лазер, предотвращая перегрев трубки.
Кнопка экстренной остановки располагается на корпусе станка. При нажатии все движение останавливается мгновенно, лазер отключается. Это необходимо при возгорании материала или других нештатных ситуациях.
Комплектация станка
Станок поставляется с установленной лазерной трубкой Reci W1 80 Вт. Трубка заправлена газовой смесью, настроена и протестирована на заводе. Перед отправкой инженеры проверяют мощность, стабильность луча и выравнивание оптического тракта.
Сотовый стол входит в комплект как альтернатива ламелям. Представляет собой металлический лист с шестиугольными ячейками. Используется для резки тонкой фанеры до 3 мм, когда нужна дополнительная поддержка материала. Ламели же лучше подходят для листов от 4 мм.
Лазерный целеуказатель - красный диодный указатель, смонтированный на лазерной головке. Показывает точку фокусировки луча на материале. Помогает правильно разместить фанерную заготовку перед запуском резки, чтобы изделие не выходило за границы листа.
Воздушный компрессор подает поток воздуха к соплу лазерной головки. Струя воздуха выдувает продукты горения из зоны реза и охлаждает кромку фанеры. Без обдува края темнеют и обугливаются из-за вторичного воспламенения древесины.
Силиконовые трубки диаметром 4 и 6 мм соединяют компрессор с лазерной головкой. Силикон выдерживает температурные перепады и не теряет эластичность при длительной работе.
Вытяжной вентилятор удаляет дым и запах из рабочей зоны. При резке фанеры выделяется древесный дым с характерным запахом. Вентилятор подключается к воздуховоду и выводит продукты горения наружу помещения или в фильтр.
Гофрированная ПВХ армированная трубка соединяет вытяжку с корпусом станка. Диаметр обычно 100 мм. Армирование предотвращает сплющивание трубки при сгибах, сохраняя тягу воздуха.
Водяная помпа перекачивает охлаждающую жидкость через лазерную трубку. В базовой комплектации идет погружная помпа мощностью 25-40 Вт. Устанавливается в емкость с дистиллированной водой объемом 10-15 литров.
Силиконовые трубки для воды соединяют емкость с охлаждающей жидкостью, помпу и лазерную трубку. Диаметр трубок 8-10 мм обеспечивает достаточный поток для отвода тепла.
LaserWork поставляется на USB-накопителе с русской локализацией. Программа работает под Windows 7, 8, 10, 11 в 32 и 64-битных версиях. Интерфейс интуитивный - импорт файла, настройка параметров резки, отправка на станок.
USB-кабель длиной 2-3 метра соединяет компьютер с контроллером станка. Через этот кабель передаются файлы проектов и управляющие команды.
Рабочий стол с ламелями устанавливается в рабочую зону станка. Набор ламелей включает запасные планки на случай повреждения или прожига основных.
Силовой кабель подключает станок к сети 220В. Суммарная потребляемая мощность оборудования составляет 800-1000 Вт с учетом лазерной трубки, шаговых двигателей, компрессора и вентилятора.
Отзывы владельцев
Купили RAYDEN 6090 для производства сувенирной продукции из фанеры. За три месяца работы вырезали больше 800 заготовок - магниты на холодильник, подставки под кружки, елочные игрушки, таблички с именами. Березовая фанера 4 мм режется отлично, края ровные, подгонка деталей точная. Один раз заменили воду в системе охлаждения, больше никаких проблем. Заказы выполняем быстро, клиенты довольны качеством. Станок окупился за первые два месяца работы. Рекомендую тем, кто хочет начать бизнес на изделиях из фанеры.
Долго выбирала станок для хобби. Остановилась на этой модели, потому что размер подходит для домашней мастерской, а мощности хватает для фанеры до 6 мм. Делаю подарки друзьям - шкатулки, фоторамки, панно. Гравировка получается четкая, можно переносить фотографии на дерево. Обучение заняло один вечер, программа простая. Единственное - нужна хорошая вытяжка, дым от фанеры сильный.
Работаю с RAYDEN 6090 полтора года. Специализация - детские развивающие игрушки и конструкторы из фанеры. Точность станка позволяет делать сложные пазы и соединения. Детали собираются без клея, держатся плотно. Режу березовую авиационную фанеру 3-4 мм, липовую 5-6 мм. Липа режется чуть быстрее, но березовая прочнее для игрушек. За время работы поменял одно зеркало на лазерной головке, остальное без нареканий. Производительность высокая - за смену делаю 15-20 наборов конструкторов по 30-40 деталей в каждом. Техподдержка компании помогла настроить параметры резки под мои материалы.
Станок взяли для свадебного декора. Режем из фанеры инициалы молодоженов, номера столов, фигурки жениха и невесты, рассадочные карточки. За три месяца обслужили 18 свадеб. Фанера 3 мм идеальна для такой продукции - легкая, прочная, красиво смотрится после покраски. Гравировка дает возможность добавлять узоры, даты, надписи. Заказчикам нравится, что декор персонализированный.
Купил станок для производства архитектурных макетов. Фанера 1,5-2 мм режется как бумага, детализация потрясающая. Окна, двери, балконы - все элементы вырезаются точно, собираются в макет без зазоров. Клиенты - архитектурные бюро и застройщики. Раньше делали макеты вручную, уходила неделя. Теперь сложный макет готов за два дня. Станок надежный, за год работы ни одной поломки. Единственное - пришлось докупить чиллер для охлаждения, потому что работаем по 10-12 часов в день, штатная система с водой не справлялась летом.
Способы заработка на резке фанеры
Свадебная индустрия потребляет огромное количество декоративных элементов из фанеры. Инициалы молодоженов высотой 50-70 см стоят 3000-5000 рублей за комплект. Себестоимость материала (фанера 4 мм) - 200-300 рублей, время резки - 30-40 минут. Номера столов, рассадочные карточки, фигурки жениха и невесты, арки и фотозоны дают маржинальность 300-500%.
Средняя свадьба требует декора на 15000-25000 рублей. При обслуживании 8-10 свадеб в месяц доход составляет 120000-250000 рублей. Сезонность высокая - летом заказов больше, зимой меньше. Продвижение через Instagram, группы ВКонтакте для невест, работа с организаторами свадеб.
Деревянные конструкторы пользуются спросом у родителей, выбирающих экологичные игрушки. Набор из 30-50 деталей (замок, ферма, город) продается за 1500-2500 рублей. Затраты на фанеру 4 мм - 150-200 рублей, резка занимает 1-1,5 часа.
Продажи через маркетплейсы Wildberries, Ozon, Ярмарку Мастеров дают поток заказов. При производстве 60-80 наборов в месяц чистая прибыль достигает 80000-120000 рублей. Важно создать узнаваемый бренд, качественную упаковку и инструкции для сборки.
Магниты, брелоки, подставки под горячее с символикой города или региона закупаются магазинами и турбазами оптом. Себестоимость магнита из фанеры 3 мм - 15-20 рублей, оптовая цена - 50-70 рублей, розничная - 150-200 рублей.
Контракт с тремя-четырьмя точками продаж на поставку 500-800 единиц в месяц дает доход 25000-40000 рублей. Масштабирование возможно через выход на туристические зоны разных городов. Уникальность дизайна и качество резки определяют конкурентоспособность.
Подарочные деревянные коробки, шкатулки для украшений, органайзеры для канцелярии или инструментов продаются через социальные сети и маркетплейсы. Шкатулка 15×15×10 см из фанеры 4 мм стоит 800-1200 рублей. Материал обходится в 80-100 рублей, резка и сборка - 40-50 минут.
Персонализация (гравировка имени, даты, поздравления) увеличивает средний чек до 1500-2000 рублей. При производстве 50-70 изделий в месяц доход составляет 40000-70000 рублей. Важно предложить разные размеры и дизайны, качественную сборку и отделку.
Архитектурные бюро, застройщики, дизайнеры интерьеров заказывают макеты зданий и помещений. Стоимость макета частного дома масштабом 1:50 начинается от 30000 рублей и доходит до 150000 рублей за сложный проект с детализацией.
Макет средней сложности требует 3-5 листов фанеры 2 мм (1500-2500 рублей) и 15-25 часов работы. При выполнении двух макетов в месяц чистая прибыль достигает 80000-120000 рублей. Входной порог высокий - нужны навыки работы с чертежами и понимание архитектуры, но конкуренция низкая.
Вопросы и ответы
Станок режет березовую фанеру до 10 мм за один проход. Листы 3-4 мм режутся на скорости 30-50 мм/с, 6 мм - на скорости 20-25 мм/с, 8-10 мм - на скорости 10-15 мм/с. Липовая и тополевая фанера режется быстрее из-за меньшей плотности. Для материала толще 10 мм требуется многопроходная резка с небольшим снижением мощности на каждом проходе.
Фанеру достаточно уложить на рабочий стол ламелями вверх. Поверхность должна быть чистой, без пыли и стружки. Если лист деформирован или выгнут, его прижимают по краям грузами или магнитами. Некоторые мастера снимают защитную пленку с фанеры перед резкой, чтобы избежать дополнительного дыма, но это не обязательно.
Почернение возникает из-за недостаточного обдува или неправильных параметров резки. Увеличьте давление воздуха в компрессоре до 0,3-0,5 атмосфер. Проверьте, что сопло лазерной головки не засорено. Снизьте мощность лазера на 5-10% и уменьшите скорость резки на 10-15%. Также помогает наклеивание малярной ленты на линию реза - она защищает поверхность от копоти.
Да, станок гравирует растровые изображения на фанере. Фотографию конвертируют в черно-белый формат, настраивают контрастность и яркость в графическом редакторе. В программе LaserWork устанавливают режим гравировки, мощность 20-30%, скорость 300-400 мм/с. Лучше использовать березовую фанеру с однородным светлым шпоном - контраст между выжженными и светлыми участками получается четким.
Время зависит от сложности контура и площади реза. Простая прямоугольная заготовка 100×100 мм из фанеры 4 мм режется за 1-2 минуты. Сложный узор с множеством мелких элементов и внутренними вырезами площадью 200×200 мм требует 10-15 минут. Гравировка изображения на той же площади занимает 5-8 минут в зависимости от детализации.
Зеркала и линзу проверяют ежедневно перед началом работы. При резке фанеры образуется смолистый налет, который оседает на оптике. Чистку проводят ватными палочками, смоченными в изопропиловом спирте или специальной жидкости для оптики. Зеркала протирают круговыми движениями от центра к краю, линзу - аккуратными прямыми движениями. Частота зависит от интенсивности работы - при ежедневной резке 4-6 часов чистка нужна раз в 3-5 дней.
Толщина реза лазером составляет 0,2-0,3 мм. Это означает, что материал испаряется в узкой зоне, и потери минимальны. При раскрое листа фанеры 600×600 мм на 20-30 деталей потери составляют 5-8% от площади листа. Оптимизация раскроя в программе векторной графики позволяет разместить детали плотнее и снизить отходы до 3-5%.
Да, станок обязательно заземляется. Контроллер, блок питания и лазерная трубка чувствительны к статическому электричеству. Отсутствие заземления приводит к сбоям контроллера, ложным срабатываниям датчиков и снижению срока службы электроники. Заземление подключается к соответствующему контакту вилки силового кабеля или к отдельной клемме на корпусе станка.
Технически станок работает без вытяжки, но это крайне не рекомендуется. Дым от горящей фанеры содержит мелкие частицы сажи, смолы и формальдегид из клеевых слоев. Эти вещества оседают на оптике, сокращая срок службы зеркал и линзы. Вдыхание дыма вредит здоровью оператора. Вытяжка обязательна при работе в закрытом помещении.
Используйте мощность 70-80% от максимальной вместо постоянной работы на 100%. Поддерживайте температуру охлаждающей жидкости в диапазоне 18-25°C - перегрев сокращает ресурс трубки. Меняйте дистиллированную воду раз в 2-3 месяца, чтобы избежать отложений в каналах охлаждения. Не включайте лазер без циркуляции воды - это приведет к моментальному выходу трубки из строя.
Советы по работе с фанерой
Фанера с сучками, пустотами и расслоениями дает неровный рез и брак. Березовая фанера сортов 1/1 или 2/2 режется чище, чем сорта 3/3 или 4/4. Авиационная фанера из цельных слоев шпона без дефектов обеспечивает идеальное качество реза, но стоит дороже. Для сувениров и декора подходит фанера 2/2, для мебели и конструкций - 1/1.
Расстояние от линзы до поверхности фанеры должно составлять ровно 50 мм. Используйте пластиковую линейку или специальный щуп, который идет в комплекте. Неправильная фокусировка приводит к расширению луча, неровному резу и увеличению зоны обугливания. При смене толщины материала всегда регулируйте высоту стола.
Каждый сорт и производитель фанеры требует подбора параметров. Начните с тестового реза небольшого квадрата 50×50 мм. Установите мощность 70%, скорость 30 мм/с. Если материал не прорезался насквозь, увеличьте мощность на 5% или снизьте скорость на 5 мм/с. Если края обуглились сильно, снизьте мощность или увеличьте скорость. Запишите итоговые параметры для повторного использования.
Компрессор должен подавать воздух под давлением 0,3-0,5 атмосфер к соплу лазерной головки. Струя воздуха выдувает продукты горения из зоны реза, охлаждает кромку и предотвращает воспламенение. Без продувки края фанеры обугливаются, покрываются смолой, качество реза падает. Проверяйте, что трубки подачи воздуха не перегнуты и не засорены.
Смола и сажа от фанеры оседают на зеркалах и линзе, снижая мощность луча. Раз в 3-5 дней интенсивной работы протирайте оптику. Используйте изопропиловый спирт или специальные средства для чистки оптики. Ацетон и бензин запрещены - они оставляют разводы и повреждают напыление. Царапины на линзе приводят к рассеиванию луча и необходимости замены.
Температура охлаждающей жидкости не должна превышать 25°C. При длительной работе в жаркую погоду вода в емкости нагревается, и трубка перегревается. Признаки перегрева - снижение мощности луча, мигание индикатора на блоке питания. Добавьте в емкость бутылки с замороженной водой или установите охладитель (чиллер). Давайте станку отдыхать 10-15 минут каждые 2 часа работы.
Листы фанеры 1,5-2 мм деформируются от нагрева и поднимаются над столом. Это нарушает фокусировку, и рез становится неравномерным. Прижимайте края листа магнитами или специальными прижимами. Для мелких деталей используйте малярную ленту - наклейте ее по краям заготовки, прижав к столу.
Программы векторной графики типа CorelDraw позволяют разместить детали на листе плотно, минимизируя отходы. Размещайте детали с зазором 2-3 мм для устойчивости листа во время резки. Прорезайте сначала внутренние контуры деталей, затем внешние - так заготовки не сместятся. Сохраняйте файлы раскроя для повторных заказов.
Фанера может загореться при высокой мощности, медленной скорости или плохой вытяжке. Держите под рукой огнетушитель или емкость с водой. При появлении пламени немедленно нажмите кнопку экстренной остановки. Усильте обдув воздухом и вытяжку. Снизьте мощность лазера на 10-15%. Не оставляйте станок без присмотра во время работы.
Записывайте параметры для каждого типа фанеры - производитель, толщина, мощность, скорость резки, скорость гравировки, давление воздуха. Это сэкономит время на настройку при повторных заказах. Добавляйте фотографии образцов реза для визуального контроля качества. Журнал поможет новым сотрудникам быстро освоить работу на станке.
