Технические характеристики и их значение для работы с фанерой
Такой размер позволяет разместить стандартный лист фанеры формата А2 или раскроить четверть листа 1220х1220 мм за один проход. Производители сувениров и метрик загружают до 30 заготовок 200х150 мм одновременно, что сокращает время на переустановку материала. Мебельные мастерские кроят фасады для шкафов и комодов, используя весь рабочий стол без потерь.
Лазерная трубка Reci W2 прорезает фанеру толщиной до 15 мм за один проход на скорости 15-20 мм/с. Для сравнения - слабые граверы мощностью 40-60 Вт требуют 3-4 прохода по одной линии, что увеличивает риск обугливания кромок. При гравировке портретов или логотипов на фанере 6 мм луч создает контрастный рисунок с глубиной проработки до 1,5 мм. Ресурс трубки составляет 10000 часов работы на максимальной мощности, что эквивалентно 5-7 годам ежедневной эксплуатации в режиме 6-8 часов.

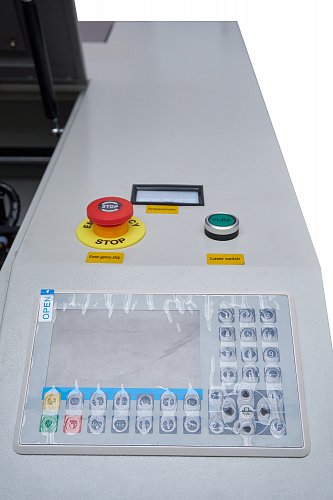

Это профессиональный блок управления, который считывает векторные файлы DXF и растровые изображения BMP, JPG. Ruida RDC6445 регулирует мощность лазера в режиме реального времени, подстраиваясь под плотность материала. Фанера хвойных пород (сосна, ель) содержит смолу, которая плавится при нагреве. Контроллер снижает мощность на участках с высоким содержанием смолы, предотвращая образование нагара. Встроенная память на 128 МБ хранит до 50 макетов, что удобно для серийного производства одинаковых изделий.
Экран отображает процесс резки в реальном времени - положение головки, процент выполнения задания, текущую мощность лазера. Русскоязычное меню позволяет корректировать настройки прямо на станке, без подключения к компьютеру. Это ускоряет работу при переходе с фанеры 4 мм на фанеру 10 мм - достаточно выбрать сохраненный профиль материала из памяти.

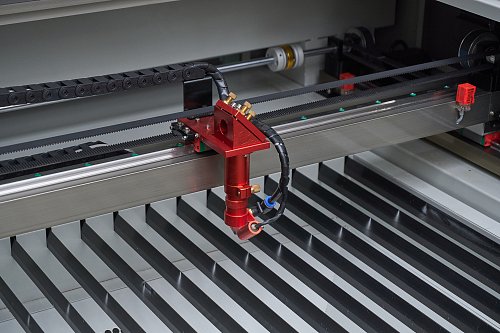

Ламели - это узкие металлические пластины с зазорами между ними. Такая конструкция минимизирует площадь контакта с обратной стороной фанеры, что предотвращает появление следов от подпалов. Лазерный луч проходит сквозь материал и уходит в зазоры между ламелями, не отражаясь обратно. Это особенно важно при резке светлой березовой фанеры, на которой видны малейшие потемнения.
Диапазон скоростей позволяет выбрать оптимальный режим для конкретной задачи. Резка контуров выполняется на скорости 15-25 мм/с, гравировка фотографий - 300-400 мм/с, выжигание логотипов - 100-150 мм/с. Чем выше скорость, тем светлее получается гравировка. Производители свадебного декора используют быструю гравировку для создания полутонов на метриках и приглашениях из фанеры 3-4 мм.

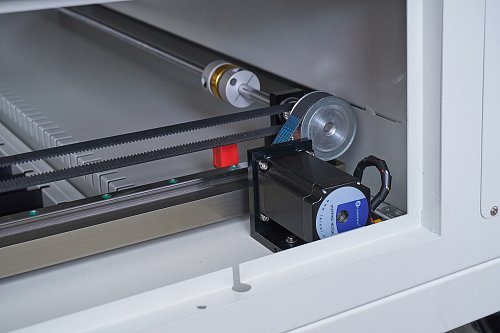

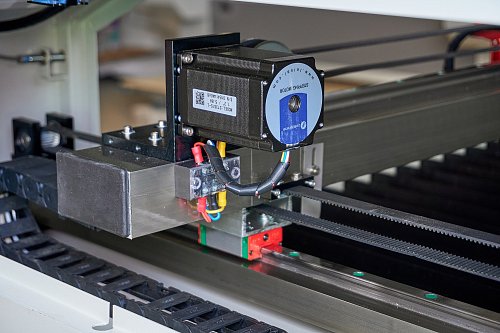

Шаговые двигатели перемещают лазерную головку по осям X и Y с точностью 0,01 мм. Трехфазная конструкция обеспечивает плавный ход без рывков даже на высоких скоростях. Зубчатые ремни передают усилие от двигателя к каретке без люфтов. Результат - ровные линии реза и отсутствие смещений при раскрое листа фанеры на десятки мелких деталей.
Квадратные профили из закаленной стали выдерживают нагрузку до 50 кг, что актуально при установке толстых листов фанеры 15-18 мм. Подшипники скользят по направляющим без трения, сохраняя точность позиционирования даже после 5000 часов непрерывной работы. Зубчатые ремни шириной 10 мм не растягиваются со временем, поэтому размеры деталей остаются стабильными на протяжении всего срока службы станка.
Эта характеристика определяет минимальный шаг перемещения луча. Разрешение 0,025 мм позволяет вырезать ажурные узоры с элементами толщиной 0,5 мм, гравировать мелкий текст размером от 1х1 мм и создавать фотореалистичные изображения на фанере с плотностью 1000 точек на дюйм.
Лазерная головка возвращается в одну и ту же точку с погрешностью не более 0,01 мм. Это критично при многопроходной резке фанеры толщиной 12-15 мм, когда луч дважды проходит по одной траектории. Высокая точность также важна при гравировке сложных орнаментов - линии ложатся встык без разрывов и наложений.
Моторизированный стол опускается на 250 мм, что позволяет обрабатывать объемные заготовки - фанерные шкатулки, коробки, макеты зданий. При установке поворотного устройства (приобретается отдельно) станок гравирует цилиндрические изделия диаметром до 200 мм.
Станок работает в неотапливаемых мастерских и гаражах при температуре от 10°C. Это расширяет возможности для домашнего бизнеса и сезонного производства. Верхний предел 45°C позволяет эксплуатировать оборудование в жарких цехах без риска перегрева электроники.
Линза с фокусным расстоянием 50 мм создает луч диаметром 0,1-0,2 мм в точке фокуса. Такая толщина луча режет фанеру с шириной реза около 0,3 мм, что экономит материал при раскрое мелких деталей. Для сравнения - дисковая пила оставляет пропил 3-4 мм, съедая до 10% площади листа.
Программа поставляется на установочном диске в комплекте со станком. LaserWork импортирует чертежи из AutoCAD, CorelDRAW, Adobe Illustrator и преобразует их в управляющие команды для контроллера. Интерфейс на русском языке содержит библиотеку готовых настроек для разных материалов, включая фанеру толщиной 3, 4, 6, 8, 10, 12, 15 мм. Достаточно выбрать тип материала из списка, и программа автоматически установит оптимальную мощность и скорость резки.

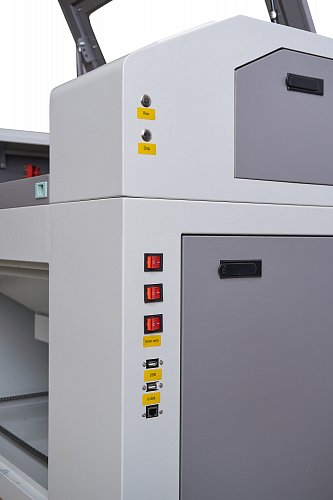

USB-порт соединяет станок с компьютером для передачи файлов. Скорость передачи данных достаточна для отправки векторных макетов размером до 50 МБ за 10-15 секунд. Альтернативный способ загрузки - через флеш-накопитель напрямую в память контроллера.
Оптические датчики определяют границы рабочей зоны с точностью до 0,1 мм. При включении станок автоматически калибруется, находя нулевую точку координат. Это предотвращает столкновение головки со стенками корпуса и повреждение оптики.

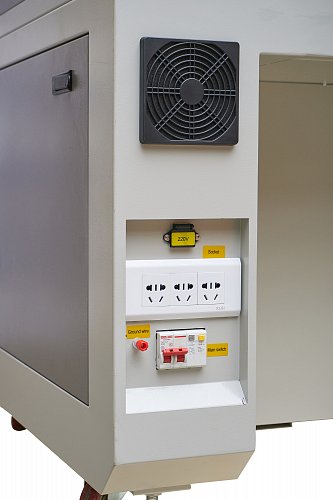

Станок подключается к обычной бытовой розетке. Потребляемая мощность около 1,5 кВт, что сопоставимо с чайником или утюгом. Блок питания компенсирует колебания напряжения в сети от 198 до 242 В, защищая электронику от скачков.
Комплектация станка
Устройство поставляется полностью собранным и настроенным. Инженеры компании Лазерзнак проверяют каждый станок перед отправкой - выполняют пробную резку на фанере, калибруют оптическую систему, тестируют работу всех узлов. Покупатель получает готовый к работе инструмент, который не требует дополнительной настройки.
Встроенная камера фиксирует положение заготовки на рабочем столе. Изображение с камеры передается в программу LaserWork, где оператор видит контуры будущего реза наложенными на фото материала. Это ускоряет позиционирование макета и позволяет точно разместить гравировку на нужном участке листа фанеры.
Дополнение к ламелям. Сотовая структура из алюминия с ячейками 10х10 мм создает воздушную подушку под заготовкой. Это полностью исключает следы подпалов на обратной стороне фанеры. Сотовый стол используют при резке тонких листов 3-4 мм, которые склонны к короблению от нагрева.

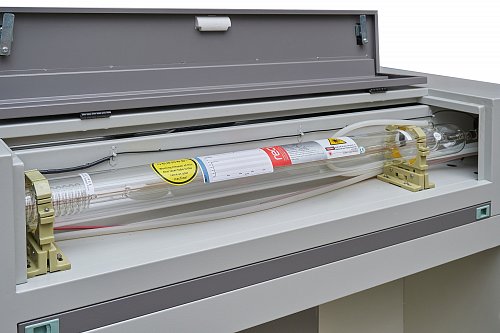

Трубка установлена внутри станка и подключена к системе охлаждения. Длина трубки 1200 мм, диаметр 80 мм. Гарантийный срок службы 10000 часов, после чего мощность постепенно снижается до 70-80% от номинала. Замена трубки выполняется за 30-40 минут и не требует специальных навыков.
Установочный диск содержит полную версию программы с видеоинструкциями по настройке и примерами готовых проектов. После установки доступна библиотека из 5000 векторных изображений - узоров, орнаментов, шрифтов, которые используют для декорирования изделий из фанеры.
Красный диодный лазер мощностью 5 мВт показывает точку фокусировки луча на материале. Перед запуском резки оператор включает целеуказатель и проверяет, что макет размещен правильно. Это предотвращает порчу дорогих заготовок из-за ошибок позиционирования.
Компрессор подает сжатый воздух в сопло лазерной головки. Струя воздуха выдувает продукты горения из зоны реза, предотвращая воспламенение фанеры. Давление воздуха 0,6-0,8 атмосфер также охлаждает кромку реза, снижая обугливание. Компрессор работает бесшумно - уровень звука около 45 дБ.

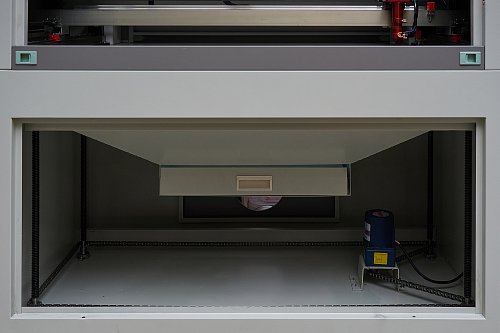

Вентилятор мощностью 370 Вт создает воздушный поток 18 кубометров в минуту. Дым и запах от резки фанеры удаляются через гофрированный шланг в вентиляционную шахту или на улицу. Без вытяжки частицы сажи оседают на линзах и зеркалах, снижая качество реза.
Кабель длиной 3 метра соединяет станок с компьютером. Усиленная изоляция защищает от электромагнитных помех, которые могут вызвать сбои при передаче файлов.
Кабель питания с трехконтактной вилкой и заземлением. Сечение провода 3х1,5 мм² обеспечивает безопасную передачу мощности до 2 кВт.
Трубки соединяют помпу, чиллер и лазерную трубку в замкнутую систему охлаждения. Силиконовый материал выдерживает температуру до 80°C и не трескается со временем. Диаметр трубок 10 мм обеспечивает достаточный поток воды для эффективного отвода тепла.
Армированная гофра диаметром 100 мм отводит дым от станка к вытяжке. Проволочная спираль внутри гофры предотвращает сжатие и обеспечивает свободный поток воздуха.
Погружной насос производительностью 40 литров в минуту прокачивает охлаждающую жидкость через лазерную трубку. Помпа опускается в емкость с водой объемом 20-30 литров. Для продления срока службы трубки рекомендуется использовать дистиллированную воду или антифриз.
Стол с электроприводом перемещается вверх-вниз с шагом 0,1 мм. Кнопки управления расположены на панели станка. Подъемный механизм выдерживает нагрузку до 40 кг, что позволяет обрабатывать тяжелые заготовки из многослойной фанеры.
Запасной комплект из 30 металлических пластин. Ламели периодически требуют замены - на поверхности оседает смола и копоть от фанеры, что снижает эффективность отвода продуктов горения. Замена выполняется за 10 минут без инструментов.
Отзывы владельцев о работе с фанерой
Станок работает полгода. Режу метрики, топперы для тортов, номерки на столы из фанеры 4 мм. За день выходит 40-50 комплектов. До покупки RAYDEN 6090 использовал лобзик - уходило по 15 минут на одну метрику, плюс постоянный брак. Сейчас станок вырезает метрику за 3 минуты, кромка идеально ровная без шлифовки. Трубка Reci W2 режет четверку на 20 мм/с, пятерки нужно сбросить до 15 мм/с. Из минусов - нужно следить за фокусировкой. Фанера иногда кривая, если не поправить высоту стола, получается неравномерный прожиг.
Купила станок ЧПУ с лазерной резкой для себя, делаю шкатулки и рамки на заказ через Авито. Очень довольна. Простой в настройке, программа LaserWork понятная, справилась за день. Режу березовую фанеру 6 мм - кромка светлая, почти без нагара. Воздушный компрессор хорошо выдувает опилки. Вытяжку вывела в окно, запаха в комнате нет. За два месяца сделала 80 заказов, станок окупился.
Приобрели RAYDEN 6090 Premium для резки вывесок и табличек. Основной материал - фанера 10 мм под покраску. Станок режет десятку на 12-15 мм/с, что для нашего объема достаточно. В месяц проходит 200-250 квадратных метров материала. Из плюсов - стабильная работа, минимум обслуживания. Раз в неделю чистим линзы, раз в месяц проверяем натяжение ремней. Контроллер Ruida работает без глюков, ни разу не зависал. Компания Лазерзнак помогала настраивать станок по телефону, объяснили все детали. Техподдержка на высоте.
Взял станок для производства пазлов и конструкторов из фанеры 4-6 мм. Точность реза впечатляет - детали встают друг в друга без зазоров. Камера помогает выставить макет ровно, экономлю материал. Моторизированный стол удобная штука, не нужно крутить вручную при смене толщины. Единственное - сотовый стол быстро забивается смолой, приходится чистить каждые 2-3 дня.
Станок взяли для раскроя мебельных деталей и декоративных накладок. Работаем с фанерой 8-15 мм. На 15 мм делаем два прохода - сначала резка на 70% мощности, потом добивание на 90%. Получается чище, чем за один проход на полной мощности. Обугливания минимум, шлифовать не нужно. За год проработали 1500 часов, никаких поломок. Меняли только ламели - родные потемнели от копоти. В комплекте шел запасной набор, поменяли за 10 минут. Обучение прошли на складе Лазерзнака в Ярославле, инженер показал все тонкости настройки под разные материалы. Рекомендую этот станок для серьезного производства.
5 способов заработка на изделиях из фанеры
Метрики с данными новорожденного, топперы для тортов, номерки на столы, гостевые книги, подставки для колец. Средний чек заказа 2500-4000 рублей. Себестоимость метрики из фанеры 4 мм - 80-120 рублей (материал + электричество). Наценка 300-400%. За месяц реально выполнить 50-70 заказов, получая 100000-150000 рублей выручки. Пик спроса с мая по сентябрь.
Корпоративные подарки с логотипом компании - деревянные медали, магниты на холодильник, брелоки, настольные таблички, ежедневники с гравировкой. Один заказ от компании - 100-500 единиц продукции. Себестоимость магнита 15-20 рублей, цена продажи 80-120 рублей. Прибыль с одного заказа на 200 магнитов - 12000-16000 рублей. Поиск клиентов через LinkedIn, корпоративные мероприятия, рекламу в Яндекс.Директ.
Деревянные ящики для винных бутылок, коробки для подарочных наборов, упаковка для косметики ручной работы. Заказчики - малые пивоварни, сыроварни, кондитерские. Коробка для бутылки вина из фанеры 6 мм обходится в 150-200 рублей, продается за 600-900 рублей. Ресторан заказывает 50-100 коробок в месяц. Прибыль 25000-40000 рублей с одного постоянного клиента.
Резные накладки на дверцы шкафов, ажурные перегородки, декоративные решетки для батарей, панели для изголовья кровати. Материал - фанера 10-15 мм. Стоимость накладки 60х60 см - 800-1200 рублей (себестоимость 250-350 рублей). Заказчики - мебельные производства, дизайнеры интерьеров. Один крупный заказ приносит 80000-120000 рублей чистой прибыли.
Деревянные пазлы с буквами и цифрами, 3D-модели животных и машин, сортеры для детей. Продажа через маркетплейсы Ozon, Wildberries, Ярмарку Мастеров. Себестоимость пазла из 20 деталей - 120-150 рублей, розничная цена 600-800 рублей. При продаже 100 единиц в месяц чистая прибыль составляет 40000-55000 рублей после вычета комиссий маркетплейса.
Вопросы и ответы о работе станка с фанерой
Станок с трубкой Reci W2 мощностью 90-100 Вт прорезает фанеру до 15 мм за один проход. Оптимальная толщина для работы - 3-10 мм. При резке 12-15 мм рекомендуется снизить скорость до 10-12 мм/с или выполнить два прохода на средней мощности. Это улучшает качество кромки и снижает обугливание.
При правильной настройке мощности и скорости кромка получается гладкой и не требует обработки. Небольшое потемнение удаляется влажной тряпкой или мелкой наждачной бумагой за 10-15 секунд. Для изделий, которые окрашиваются или покрываются лаком, дополнительная шлифовка не нужна.
Основные причины: слишком низкая скорость движения луча, высокая мощность лазера, загрязненная линза, недостаточный поток воздуха из компрессора, расфокусировка луча. Решение - проверить чистоту оптики, увеличить скорость резки до 18-22 мм/с, снизить мощность на 5-10%, проверить давление воздуха (должно быть 0,6-0,8 атм).
Да, станок режет ламинированную фанеру, но есть нюансы. Синтетическое покрытие плавится от нагрева, образуя наплывы на кромке. Рекомендуется заклеить линию реза малярным скотчем с обеих сторон листа. Это защитит ламинат от оплавления. После резки скотч удаляется, кромка остается чистой.
Используйте сотовый стол из комплекта или проложите между фанерой и ламелями картонную подложку. Сотовая структура создает воздушный зазор, куда уходит луч и продукты горения. Также помогает снижение мощности лазера на финальном участке реза, когда луч выходит на обратную сторону материала.
Зависит от сложности макета. Простой раскрой на 10-15 прямоугольных деталей - 8-12 минут. Вырезание сложного орнамента с мелкими элементами - 25-35 минут. Гравировка логотипа на каждой детали добавляет 3-5 минут на элемент.
Березовая фанера сортов ФК и ФСФ дает самый чистый рез. Хвойная фанера (сосна, ель) содержит больше смолы, которая плавится и загрязняет оптику. Фанера из тополя режется быстрее, но более рыхлая и дает больше дыма. Для изделий под покраску подходит любая фанера 2-3 сорта. Для декора без финишной обработки выбирайте березовую 1 сорт.
Чиллер (холодильная установка) поддерживает температуру воды в пределах 18-22°C, продлевая срок службы трубки. Без чиллера можно обойтись в регионах с холодным климатом, используя емкость с водой объемом 50-100 литров. Летом, когда температура воды поднимается выше 28°C, трубка перегревается и теряет мощность. Чиллер решает эту проблему. Стоимость чиллера CW-5200 - 35000-45000 рублей.
При работе с фанерой линзы и зеркала загрязняются смолой и копотью. Рекомендуемая частота чистки - раз в 20-30 часов работы или раз в неделю при ежедневной эксплуатации. Чистка занимает 15-20 минут. Используйте безворсовые салфетки, смоченные в изопропиловом спирте. Грязная оптика снижает мощность луча на 20-30% и ухудшает качество реза.
Нет, категорически не рекомендуется. Фанера - горючий материал, который может воспламениться при неправильной настройке мощности или загрязнении оптики. Всегда находитесь рядом со станком, держите под рукой огнетушитель или емкость с водой. Вытяжка должна работать постоянно, удаляя дым и продукты горения.
10 авторских советов по работе с фанерой
Фанера разной толщины требует точной настройки фокусного расстояния. Используйте акриловую линейку (идет в комплекте) для установки головки на нужную высоту. Оптимальное расстояние от сопла до материала - 3-5 мм. Неправильная фокусировка приводит к широкому резу и повышенному обугливанию.
Каждая партия фанеры отличается по плотности и влажности. То, что работало вчера, сегодня может дать брак. Отрежьте полоску 50х100 мм, выполните пробную резку, оцените качество кромки. Скорректируйте мощность и скорость, если нужно. Это сэкономит материал и время.
Листы толщиной 3-4 мм коробятся от нагрева во время резки. Деформация смещает фокус луча, что приводит к неравномерному прожигу. Разместите по углам заготовки металлические грузики весом 100-200 граммов. Это прижмет фанеру к столу и обеспечит стабильное качество реза.
Растянутые ремни вызывают люфт в движении головки, что снижает точность. Правильное натяжение - когда ремень прогибается на 5-7 мм при нажатии пальцем. Проверяйте натяжение раз в месяц, подтягивайте винты на роликах при необходимости. Это особенно важно при раскрое мелких деталей с высокими требованиями к точности.
Водопроводная вода содержит соли, которые откладываются на стенках трубки и снижают теплоотвод. Это приводит к перегреву и сокращению срока службы. Используйте дистиллированную воду или добавляйте в водопроводную специальный антифриз для лазерных систем. Меняйте жидкость каждые 2-3 недели, промывайте систему чистой водой перед заливкой новой.
Дым от фанеры содержит формальдегид и мелкие частицы смолы, которые раздражают дыхательные пути. Вытяжка должна работать на полную мощность во время резки и еще 5 минут после окончания. Выводите гофру на улицу через окно или вентиляционную шахту. Не работайте в закрытом помещении без вытяжки дольше 30 минут.
Влажная фанера режется хуже - луч расходует энергию на испарение воды, кромка получается рыхлой и обугленной. Оптимальная влажность материала 8-12%. Храните листы в отапливаемом помещении, укладывайте горизонтально с прокладками между слоями для циркуляции воздуха.
Смола и копоть забивают ячейки сотового стола, снижая его эффективность. Раз в неделю переворачивайте стол, выбивайте мусор постукиванием, продувайте компрессором. Ламели протирайте влажной тряпкой с мыльным раствором. Сильные загрязнения удаляйте растворителем или ацетоном.
Сохраняйте настройки мощности и скорости для каждого типа фанеры (березовая 4 мм, хвойная 6 мм, ламинированная 10 мм). Присваивайте профилям понятные названия. Это ускорит работу - не придется каждый раз вспоминать оптимальные параметры и делать тестовые резы.
Электроника чувствительна к скачкам напряжения. Грозы, аварии на подстанции могут вывести из строя блок питания или контроллер. Отключайте станок от сети после окончания работы, используйте сетевой фильтр или стабилизатор напряжения. Это продлит срок службы оборудования и защитит от дорогостоящего ремонта.
