Технические характеристики и их значение для резки пленки
Площадь стола соответствует стандартным размерам виниловых листов и рулонной пленки. За одну установку материала вырезаются готовые изделия без переустановки, что экономит время оператора. Для автомобильных пленок этого пространства достаточно, чтобы раскроить элементы на капот, двери или крышу.
Излучатель RECI W2 на 90 Вт прорезает пленку толщиной до 1 мм за один проход. Для тонких материалов (40-80 микрон) мощность снижается программно до 15-20%, что предотвращает прожигание и сохраняет структуру пленки. При работе с многослойными материалами (пленка + подложка) мощность регулируется от 30% до 60%.
Высокая скорость движения головки позволяет наносить логотипы и надписи на виниловую пленку без теплового повреждения. Гравировка происходит за счет точечного снятия верхнего слоя, создавая матовый эффект на глянцевой поверхности. Скорость 400-500 мм/с оптимальна для декоративной обработки цветной пленки.
Контролируемая скорость луча обеспечивает качественный рез без затягивания материала. Для тонкой виниловой пленки устанавливается скорость 60-80 мм/с, для толстой ПВХ-пленки - 30-50 мм/с. Медленная резка предотвращает появление расплавленных краев и сохраняет четкость контура.
Трехфазные шаговые двигатели Leadshine с коэффициентом редукции 1:3 удерживают каретку в заданной точке без смещения. Это критично при вырезании мелких деталей из пленки - букв высотой от 5 мм, ажурных узоров и сложных контуров. Профильные квадратные направляющие 15 мм и усиленные зубчатые ремни 3М исключают люфт осей.
Минимальный шаг перемещения лазерной головки позволяет воспроизводить векторные изображения без ступенчатости линий. Плавные изгибы логотипов и текста на пленке выглядят как промышленная печать. Контроллер Ruida RDC6445 обрабатывает файлы в форматах CDR, AI, DXF с сохранением всех деталей макета.
Рабочая поверхность опускается на 250 мм, что позволяет размещать рулоны пленки для последовательного раскроя. Цепная передача с электроприводом регулирует высоту стола плавно, без рывков. Это исключает смещение материала во время установки фокусного расстояния.
Ламели поддерживают пленку без провисания по всей площади. Сотовая структура обеспечивает отвод тепла и предотвращает приваривание расплавленных краев пленки к столу. При резке самоклеящейся пленки клеевой слой не контактирует с поверхностью стола, что сохраняет чистоту рабочей зоны.
Излучатель с длиной волны 10640 нм эффективно поглощается полимерными материалами. Ресурс 10 000 часов работы при максимальной мощности обеспечивает обработку пленки на протяжении 3-5 лет при стандартной загрузке 8 часов в день. Водяное охлаждение стабилизирует температуру трубки и предотвращает перегрев при длительных сеансах резки.
Линза из селенида цинка с фокусным расстоянием 50 мм создает пятно луча диаметром 0,1-0,2 мм. Тонкий луч прорезает пленку без температурного воздействия на соседние участки. Короткое фокусное расстояние подходит для материалов толщиной до 3 мм, включая многослойные пленочные композиты.
Постоянная подача воздуха через сопло сдувает пары расплавленной пленки из зоны реза. Это предотвращает оседание копоти на линзе и сохраняет прозрачность оптики. Для виниловой пленки давление воздуха устанавливается на уровне 0,3-0,5 бар, для плотных ПВХ-материалов - до 0,8 бар.
Встроенная вытяжка удаляет продукты горения полимерной пленки из рабочей камеры. Гофрированная труба выводит пары наружу, защищая оператора от вдыхания химических соединений. Производительность вентилятора достаточна для непрерывной работы в течение рабочей смены.

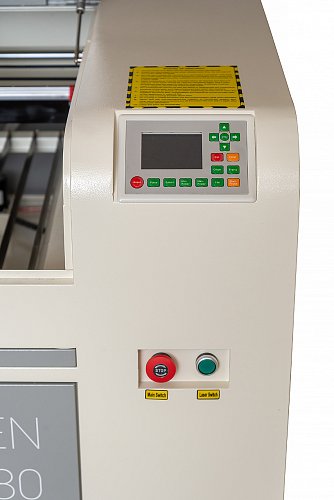

Система управления с цветным дисплеем 3,5 дюйма отображает параметры резки в реальном времени. Русифицированное меню позволяет настраивать мощность, скорость и последовательность выполнения операций без подключения компьютера. Встроенная память хранит до 30 файлов макетов, что ускоряет переход между заказами.
ПО на русском языке импортирует файлы из CorelDraw и Adobe Illustrator с сохранением слоев и цветов. Каждому цвету присваивается параметр мощности и скорости, что позволяет комбинировать резку и гравировку в одном макете. Для пленки настраивается режим векторной резки с минимальной мощностью 10-25% и скоростью 50-80 мм/с.
Комплектация станка для работы с пленочными материалами
Алюминиевая панель с сотовой структурой распределяет вес пленки равномерно и предотвращает провисание материала. Ячейки диаметром 10 мм пропускают отработанный лазерный луч и отводят тепло от зоны реза. При работе с рулонной пленкой сотовая поверхность удерживает материал без фиксаторов.
Алюминиевые рейки устанавливаются параллельно оси движения каретки и создают ровную плоскость для укладки пленки. Расстояние между ламелями 15-20 мм исключает контакт луча с металлом и защищает стол от прожигания. Для листовой пленки ламели обеспечивают устойчивость материала при быстром перемещении головки.
Красный лазерный указатель показывает точку начала резки до включения основного луча. Оператор позиционирует пленку по меткам и избегает ошибок при размещении макета. Целеуказатель работает независимо от СО2 трубки и не расходует ресурс излучателя.
Безмасляный компрессор подает чистый воздух в сопло лазерной головки. Поток сдувает расплавленные частицы пленки и охлаждает материал в точке реза. Производительность 50 л/мин достаточна для резки виниловых и ПВХ-пленок на скорости до 100 мм/с.
Центробежный вентилятор мощностью 370 Вт создает разрежение внутри рабочей камеры и удаляет пары полимеров через гофрированную трубу. Для работы с цветной виниловой пленкой вытяжка обязательна, так как красители выделяют токсичные соединения при нагреве.
Циркуляционный насос прокачивает воду через лазерную трубку и поддерживает температуру излучателя в диапазоне 18-22°C. Перегрев трубки снижает мощность луча и сокращает ресурс работы. Проточный датчик воды блокирует включение лазера при остановке помпы.
Три трубки диаметром 8 мм соединяют водяную помпу, лазерную трубку и резервуар с охлаждающей жидкостью. Силикон выдерживает температуру до 80°C и не растрескивается при длительной эксплуатации. Прозрачные стенки позволяют контролировать циркуляцию воды визуально.
Армированная гофра выводит отработанные пары из рабочей камеры наружу. Диаметр 100 мм обеспечивает достаточную пропускную способность для удаления продуктов горения пленки. Гибкая конструкция позволяет направить выход трубы в вентиляционную шахту или на улицу.
Интерфейс USB 2.0 соединяет станок с компьютером для передачи файлов макетов. Скорость передачи данных достаточна для отправки векторных изображений размером до 50 Мб. После загрузки файла в память контроллера станок работает автономно без подключения к ПК.
Установочный диск содержит драйверы для контроллера Ruida и программу управления станком. Интерфейс на русском языке позволяет настраивать параметры резки для разных типов пленки и сохранять готовые профили. Библиотека материалов включает предустановленные режимы для винила, ПВХ и полиуретановых пленок.
Отзывы владельцев о работе с пленкой
Евгений Соколов, производство автомобильных наклеек
Купил RAYDEN 1080 для раскроя виниловой пленки под заказы. Режет Oracal и 3M без подгораний, края ровные. За смену вырезаю 40-50 комплектов наклеек на авто. Окупился за 4 месяца. Советую брать с чиллером, летом помпа не справляется с охлаждением.
Ольга Кириллова, дизайн-студия
Работаем с декоративными пленками для интерьеров. Станок ЧПУ с лазерной резкой вырезает ажурные узоры из металлизированной пленки толщиной 0,2 мм - результат чище, чем на плоттере. Детали размером 2х2 мм держат форму. Вытяжка справляется с парами, но лучше ставить станок в отдельное помещение. Заказы выполняем быстрее конкурентов, клиенты довольны. Рекомендую компанию Лазерзнак - доставили в срок, настроили удаленно через TeamViewer, обучили работе за два часа.
Дмитрий Волков
Третий год режем защитную пленку для гаджетов. Точность 0,01 мм позволяет вырезать отверстия под камеры телефонов без отклонений. Пленка толщиной 0,15 мм режется на скорости 70 мм/с при мощности 18%. Проверили ресурс трубки - за два года работы мощность упала на 5%, что в пределах нормы. Станок окупился за полгода, сейчас зарабатываем 120-150 тысяч рублей в месяц чистыми.
Анна Петрова, рекламное агентство
Взяли станок для резки пленки на вывески. Режет литьевую пленку, транслюцентную и светоотражающую без проблем. Программа LaserWork импортирует файлы из CorelDraw с сохранением всех контуров. Единственный минус - шумная вытяжка, пришлось ставить дополнительный глушитель. В остальном претензий нет. За год работы меняли только одно зеркало на головке из-за попадания расплавленной пленки. Запчасти заказывали у Лазерзнак, привезли за три дня.
Сергей Морозов
Использую для резки полиуретановой антигравийной пленки на автомобили. Материал толщиной 0,3 мм режется за один проход при мощности 35%. Края не оплавляются, пленка ложится на кузов без зазоров. Моторизованный стол позволяет устанавливать рулоны пленки шириной до 60 см и раскраивать элементы последовательно. Производительность выросла в три раза по сравнению с ручной резкой ножом.
5 способов заработка на резке пленки
Средняя стоимость комплекта наклеек на автомобиль (логотип, полосы, декоративные элементы) составляет 3500-5000 рублей. Затраты на виниловую пленку Oracal 651 - 400-600 рублей за комплект. Время резки одного заказа - 15-25 минут. При загрузке 5-7 заказов в день чистая прибыль составляет 12000-18000 рублей, месячный доход - 250000-350000 рублей.
Стоимость комплекта защитных пленок для популярной модели телефона - 150-250 рублей. Себестоимость материала - 15-25 рублей за комплект. База макетов для 200+ моделей телефонов позволяет запустить производство за один день. Оптовая продажа салонам связи и сервисным центрам приносит 80000-120000 рублей чистой прибыли в месяц при объеме 1500-2000 комплектов.
Тонировочная и солнцезащитная пленка для окон продается по цене 800-1500 рублей за квадратный метр готового изделия. Стоимость рулонной пленки - 250-400 рублей за квадратный метр. Лазерная резка позволяет раскраивать пленку точно по размерам окон без отходов. Заказ на тонировку квартиры (4-5 окон) приносит прибыль 8000-12000 рублей, месячный доход при 15-20 заказах - 150000-220000 рублей.
Самоклеящаяся пленка с фотопечатью или металлизированным покрытием используется для декора мебели, стен и дверей. Лазерная резка создает ажурные узоры и сложные композиции. Стоимость декоративной панели размером 50х70 см - 2500-4000 рублей при себестоимости материала 300-500 рублей. Продажа через дизайнеров интерьеров и напрямую клиентам приносит 100000-180000 рублей чистой прибыли в месяц.
Полиуретановая защитная пленка наносится на передний бампер, капот, крылья и пороги автомобиля. Стоимость оклейки переднего бампера - 8000-12000 рублей, капота - 15000-20000 рублей. Материал для бампера обходится в 2500-3500 рублей. Лазерная резка по шаблонам конкретных моделей автомобилей экономит время установщика и снижает процент брака. При выполнении 10-15 заказов в месяц чистая прибыль составляет 120000-180000 рублей.
Вопросы и ответы по работе с пленкой
Лазер мощностью 90 Вт прорезает виниловую и ПВХ-пленку толщиной до 1 мм за один проход. Тонкие материалы 40-150 микрон режутся на минимальной мощности 10-20%. Многослойные пленки с подложкой (до 0,5 мм общей толщины) обрабатываются при мощности 30-40%.
Правильная настройка мощности и скорости предотвращает оплавление краев. Для виниловой пленки толщиной 80 микрон оптимальные параметры: мощность 15-18%, скорость 60-70 мм/с. ПВХ-пленка толщиной 0,3 мм режется при мощности 25-30% и скорости 40-50 мм/с. Воздушное охлаждение через сопло сдувает расплавленные частицы и сохраняет четкость реза.
Станок режет пленку с сохранением бумажной или пластиковой подложки. Мощность лазера снижается до уровня, при котором луч прорезает только верхний слой. Для виниловой пленки на бумажной подложке устанавливается мощность 12-15% при скорости 50-60 мм/с. Контроль глубины реза проводится на тестовом образце перед запуском основной партии.
Ресурс трубки RECI W2 составляет 10000 часов работы при максимальной мощности. Резка тонкой пленки на мощности 15-30% увеличивает срок службы до 15000-20000 часов. При стандартной загрузке 8 часов в день трубка работает 4-6 лет. Водяное охлаждение и контроль температуры продлевают ресурс излучателя.
Программа LaserWork импортирует векторные файлы форматов CDR, AI, DXF, DWG и растровые изображения BMP, JPG, PNG, GIF. Макеты готовятся в CorelDraw или Adobe Illustrator с сохранением слоев и цветов. Каждому цвету назначается режим резки или гравировки с индивидуальными параметрами мощности и скорости.
Встроенная вытяжная система удаляет пары полимеров из рабочей камеры. Гофрированная труба выводится в вентиляционную шахту или на улицу. Для виниловой и ПВХ-пленки рекомендуется дополнительная приточно-вытяжная вентиляция в помещении, так как при нагреве выделяются химические соединения. Производительность штатного вентилятора достаточна для непрерывной работы в течение смены.
Сотовый стол или ламели удерживают пленку без провисания. Для рулонных материалов используются магнитные фиксаторы или малярный скотч по краям. Листовая пленка укладывается на сотовую панель без дополнительного крепления - воздушный поток от компрессора прижимает материал к столу. Важно убедиться в ровности поверхности перед началом резки.
СО2 лазер режет металлизированную декоративную пленку с напылением толщиной до 0,2 мм. Металлический слой отражает часть излучения, поэтому мощность увеличивается на 20-30% по сравнению с обычной виниловой пленкой. Для материала толщиной 100 микрон с металлизацией устанавливается мощность 22-28% при скорости 50-60 мм/с.
Комплект наклеек на автомобиль из 5-7 элементов вырезается за 10-20 минут в зависимости от сложности контуров. Защитная пленка для смартфона (экран и задняя панель) режется за 2-3 минуты. Декоративная панель размером 50х70 см с ажурным узором изготавливается за 15-25 минут. Скорость резки зависит от длины контура и количества деталей в макете.
Линза ZnSe с фокусным расстоянием 50 мм универсальна для резки пленки, бумаги, картона и тонкого пластика. Замена линзы не требуется при переходе между этими материалами. Для резки толстого акрила (более 5 мм) рекомендуется линза с фокусным расстоянием 63,5 мм или 76,2 мм. Зеркала диаметром 25 мм остаются неизменными для всех типов материалов.
Авторские советы по работе лазерного станка с пленкой
Толщина пленки варьируется даже в пределах одного рулона. Перед запуском партии проведите тест на обрезке материала и убедитесь, что луч сфокусирован точно на поверхности пленки. Расфокусировка на 2-3 мм увеличивает ширину реза и вызывает оплавление краев. Используйте акриловый калибр фокусного расстояния для быстрой настройки.
Виниловая пленка толщиной 40-80 микрон прорезается при мощности 10-15%. Избыточная мощность прожигает материал и создает неровные края. Начинайте тестовую резку с минимальной мощности 10% и постепенно увеличивайте до получения чистого реза. Сохраняйте настройки для каждого типа пленки в памяти контроллера.
Компрессор подает воздух в сопло лазерной головки и сдувает расплавленные частицы пленки из зоны реза. Отключение воздуха приводит к налипанию материала на линзу и загрязнению оптики. Проверяйте давление воздуха перед началом работы - для пленки оптимальное значение 0,4-0,6 бар.
Пары полимеров оседают на фокусирующей линзе и снижают мощность луча. Протирайте линзу спиртом и безворсовой салфеткой каждые 4-6 часов работы. Загрязненная оптика требует увеличения мощности на 10-15%, что ускоряет износ лазерной трубки. Держите запасную линзу для быстрой замены при сильном загрязнении.
ПВХ-пленка при нагреве выделяет хлористый водород, который разъедает оптику и вреден для здоровья. Включайте вытяжную систему на полную мощность и выводите гофру на улицу. Работа без вентиляции сокращает срок службы зеркал и линзы в 3-4 раза. Используйте респиратор при длительной резке ПВХ-материалов.
Высокая скорость движения головки вызывает вибрацию каретки и смещение реза. Для тонкой пленки оптимальная скорость составляет 60-80 мм/с, для плотных материалов - 40-60 мм/с. Превышение скорости создает волнистые края и неточность контуров. Контроллер Ruida позволяет ограничить максимальную скорость в настройках.
Каждый производитель пленки использует разные добавки и толщину материала. Перед резкой новой партии вырежьте тестовый образец с различными параметрами мощности и скорости. Сохраните оптимальные настройки в файле макета или запишите в таблицу материалов. Это экономит время на подбор параметров для повторных заказов.
Лазерная трубка работает стабильно при температуре воды 18-22°C. Перегрев снижает мощность луча и требует увеличения параметров резки. Летом добавляйте лед в резервуар с водой или используйте чиллер CW-5200. Проточный датчик отключает трубку при остановке помпы и предотвращает повреждение излучателя.
Программа LaserWork автоматически раскладывает детали на листе пленки с минимальными зазорами. Функция автоматического раскроя сокращает отходы на 15-25% по сравнению с ручной расстановкой элементов. Для рулонной пленки используйте последовательную резку вдоль оси Y, чтобы избежать обрезков.
Влага в структуре пленки вызывает неравномерное испарение при резке и создает шероховатые края. Виниловая и ПВХ-пленка хранится при влажности не более 60% и температуре 15-25°C. Перед резкой выдержите рулон в рабочем помещении 2-3 часа для стабилизации температуры материала. Конденсат на поверхности пленки снижает качество реза.
О компании Лазерзнак
Компания Лазерзнак работает на рынке лазерного оборудования с 2016 года. За 7 лет деятельности поставлено более 211 станков производственным компаниям, рекламным агентствам и частным мастерским. Прямые поставки от производителя исключают наценки посредников и позволяют предлагать конкурентные цены.
Каждый станок для резки пленки проходит контроль качества, настройку оптики и тестирование на фанере перед отправкой клиенту. Инженеры компании калибруют оси, проверяют фокусное расстояние и настраивают параметры резки для базовых материалов. Демонстрационный зал в Ярославле позволяет протестировать оборудование перед покупкой и убедиться в качестве резки.
Полная гарантийная поддержка действует в течение 12 месяцев с момента получения станка. Бесплатная диагностика выявляет неисправности удаленно через TeamViewer или по телефону. Замена комплектующих проводится за счет компании при обнаружении заводского брака. Запчасти хранятся на складе в Ярославле и отправляются в день обращения.
Расширенная техническая поддержка доступна после окончания гарантийного срока. Консультации по настройке параметров резки, выбору оптики и решению технических вопросов предоставляются бесплатно. Инженеры компании помогают подобрать режимы для новых материалов и оптимизировать производственные процессы.
Полное обучение персонала входит в стоимость станка и проводится на складе компании в Ярославле или на территории заказчика. Программа обучения включает настройку контроллера Ruida, работу с программой LaserWork, юстировку оптики и обслуживание механических узлов. Продолжительность обучения составляет 4-6 часов в зависимости от уровня подготовки оператора.
Удаленное обучение проводится через видеосвязь с демонстрацией интерфейса программы и настроек контроллера. Инженер подключается к компьютеру клиента и показывает последовательность действий при подготовке файлов и запуске резки. Записи обучающих сессий предоставляются для повторного просмотра.
Каталог компании включает лазерные станки с рабочим полем от 300х200 мм до 1600х1000 мм. Компактные граверы подходят для резки виниловых наклеек и защитной пленки для гаджетов. Среднеформатные станки обрабатывают автомобильную пленку и декоративные материалы. Двухголовые модели увеличивают производительность в два раза при массовом производстве.
Лазерные маркеры по металлу наносят серийные номера, штрих-коды и логотипы на стальные, алюминиевые и латунные детали. Оптоволоконные излучатели мощностью 20-50 Вт создают контрастную маркировку без повреждения поверхности. Маркеры интегрируются в производственные линии и работают в автоматическом режиме.
Склад в Ярославле поддерживает запас лазерных трубок RECI мощностью от 60 Вт до 180 Вт. Блоки питания, системы охлаждения, зеркала, линзы и поворотные устройства доступны для заказа с доставкой в течение 2-3 дней. Вытяжные вентиляторы производительностью от 370 Вт до 750 Вт подбираются под объем рабочей камеры станка.
Сотовые столы изготавливаются из алюминия толщиной 15 мм и выдерживают нагрузку до 50 кг на квадратный метр. Размеры панелей соответствуют рабочим полям станков серии RAYDEN. Ламели поставляются комплектами по 10-15 штук для столов разных размеров.
Как купить станок RAYDEN 1080
Добавьте станок в корзину на сайте laserznakshop.ru и заполните контактные данные. На электронную почту придет письмо с номером заказа и реквизитами для оплаты. Менеджер свяжется в течение 2-4 часов для уточнения комплектации и адреса доставки. Срок резервирования станка составляет 3 дня без внесения предоплаты.
Бесплатная линия 8-800-333-54-15 работает с 9:00 до 18:00 по московскому времени. Специалисты помогут подобрать станок под задачи производства, рассчитают стоимость с учетом дополнительного оборудования и предложат условия рассрочки. Звонок на номер +7 (960) 528-50-54 доступен в нерабочее время для срочных вопросов.
Транспортные компании Деловые Линии, ПЭК, Байкал Сервис, Энергия, ГТД и СДЭК доставляют станки во все регионы России. Доставка до терминала транспортной компании в Ярославле бесплатная. Упаковка станка в деревянный ящик размером 1730 × 1300 × 830 мм защищает оборудование при транспортировке.
Срок доставки до Москвы составляет 2-3 дня, до Санкт-Петербурга - 3-4 дня, до городов Урала и Сибири - 5-7 дней. Стоимость транспортировки рассчитывается по тарифам перевозчика и зависит от расстояния до терминала получения. Трекинг-номер для отслеживания груза предоставляется после отправки.
Склад компании находится по адресу: Ярославль, проспект Машиностроителей, 81Г. Режим работы: понедельник-пятница с 9:00 до 18:00, суббота с 10:00 до 16:00. Станок выдается после предварительного согласования времени получения. Погрузка на транспорт покупателя осуществляется силами склада.
Оплата принимается по банковским реквизитам для юридических лиц и индивидуальных предпринимателей. Наличный расчет доступен при самовывозе со склада в Ярославле. Рассрочка от банков-партнеров предоставляется на срок до 12 месяцев без первоначального взноса. Документы для оформления рассрочки: паспорт и ИНН.
