Технические характеристики и их значение для резки пленки
Габариты стола соответствуют стандартным форматам пленочных материалов, поставляемых в рулонах шириной 1220 и 1520 мм. Раскрой листа размером 1500х900 мм выполняется за один цикл без перестановки и переклейки, что исключает погрешности совмещения и экономит рабочее время оператора.
Диапазон мощности охватывает все типы пленочных материалов - от тонкой самоклеящейся пленки для декора до армированного ПВХ-баннера плотностью 650 г/м². Лазерная трубка Reci W4 сохраняет стабильность луча при длительной работе, что гарантирует одинаковое качество реза первой и тысячной детали в серии.

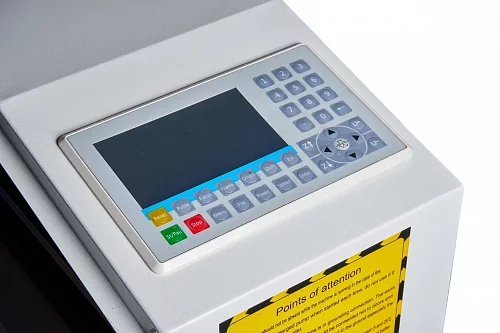

Промышленный контроллер хранит библиотеку параметров резки для 50 типов материалов. Оператор выбирает тип пленки на сенсорном дисплее, и система автоматически устанавливает оптимальную мощность, скорость и частоту импульсов. Это устраняет этап пробных резов и ускоряет запуск производства новой партии изделий.
Стол набран из алюминиевых ламелей с промежутками 15 мм между планками. Пленка лежит на узких опорных линиях, а лазерный луч проходит сквозь зазоры, не оставляя следов отражения на нижней поверхности материала. Это принципиально для прозрачных и полупрозрачных пленок, где любое термическое воздействие снизу создает дефекты.
Высокая скорость перемещения головки сокращает время раскроя контурных деталей. Вырезка логотипа размером 300х200 мм из виниловой пленки занимает 45-60 секунд против 2-3 минут при ручной резке плоттером. Двухголовая конфигурация удваивает этот результат - два идентичных логотипа готовы за ту же минуту.
Трехфазные моторы обеспечивают плавное движение портала без рывков и вибраций. Это критично при резке тонких пленок толщиной 0,05-0,1 мм, где любое колебание головки деформирует линию реза и создает волнистый край детали.

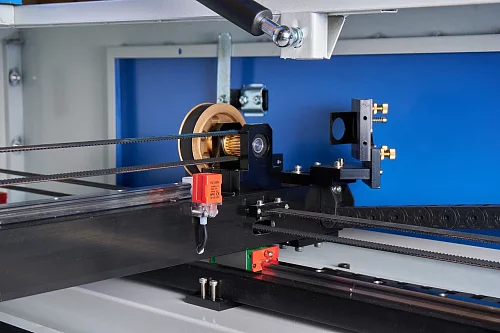

Усиленные направляющие держат геометрию портала при непрерывной работе 8-10 часов. Зубчатый ремень передает усилие моторов без люфтов, что гарантирует точность позиционирования ±0,01 мм при раскрое многодетальных композиций из пленки.
Детализация луча позволяет вырезать мелкие элементы декора, перфорацию и надписи на пленке. Текст высотой 2 мм читается без увеличительного стекла, что расширяет ассортимент изделий - от крупных баннеров до миниатюрных наклеек.

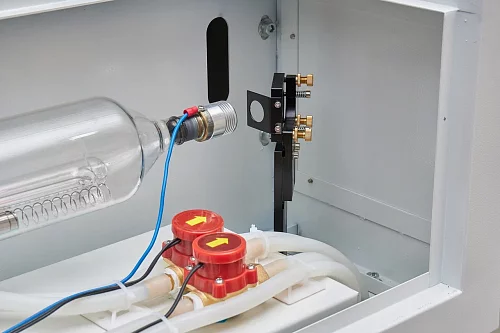

Система охлаждения с чиллером CW5200 поддерживает температуру лазерной трубки в диапазоне 18-22°C независимо от температуры в цеху. Стабильный тепловой режим исключает изменение мощности луча при длительном раскрое пленки, когда станок работает 6-8 часов без остановки.
Моторизованный стол опускается на 250 мм для установки точного фокусного расстояния при работе с многослойными пленочными композитами. Фокусировка луча на верхней плоскости материала обеспечивает чистый рез без подплавленных краев и термических деформаций.

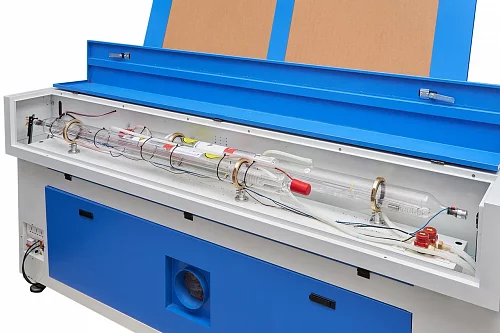

Ресурс трубки Reci W4 рассчитан на 2-3 года интенсивной эксплуатации в режиме 8-часовой смены. При раскрое пленки станок работает на мощности 50-70% от максимальной, что продлевает срок службы излучателя до 15000-18000 часов.
Короткофокусная линза создает тонкий луч диаметром 0,15-0,2 мм, который прорезает пленку с минимальной зоной термического воздействия. Ширина реза составляет 0,2-0,3 мм, что экономит материал при раскрое деталей сложной формы и снижает расход дорогих дизайнерских пленок.
Софт импортирует векторные макеты в форматах DXF, BMP, JPG и автоматически преобразует их в траектории резки. Оператор задает тип пленки, и программа рассчитывает оптимальные параметры мощности и скорости. Встроенная библиотека содержит 500+ готовых шаблонов для типовых изделий из пленочных материалов.

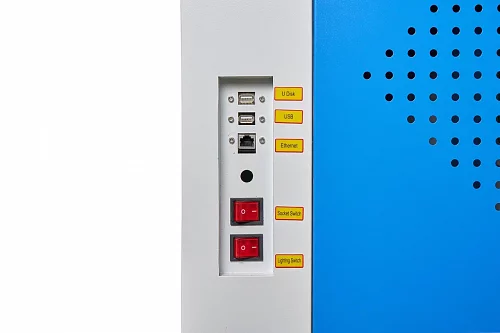

Файлы макетов передаются на станок через USB-кабель или флеш-накопитель. Встроенная память хранит 200-300 проектов, что позволяет повторять раскрой популярных изделий без подключения компьютера. Оператор выбирает нужный файл на дисплее и запускает резку нажатием одной кнопки.
Датчики точно определяют границы рабочего поля и автоматически останавливают портал при достижении крайних точек. Это защищает механизм от повреждений и предотвращает выход головки за пределы листа пленки.

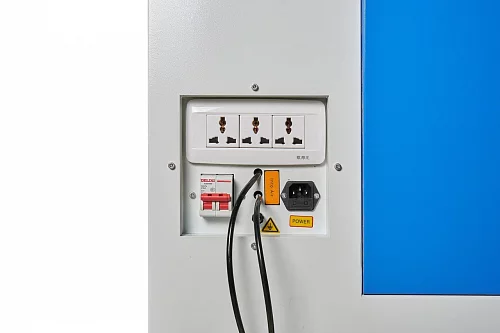

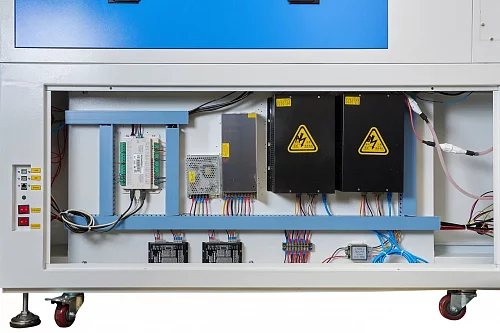

Станок подключается к стандартной однофазной сети без дополнительных трансформаторов и стабилизаторов. Блок питания компенсирует колебания напряжения в диапазоне 198-242 В, что гарантирует стабильную работу в условиях нестабильной электросети.
Комплектация оборудования

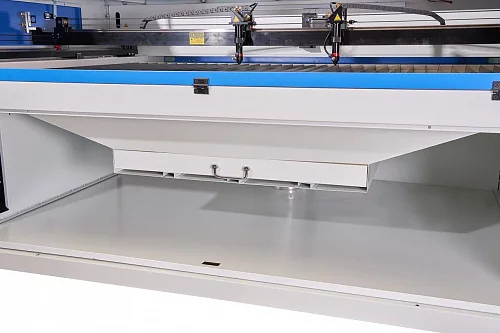

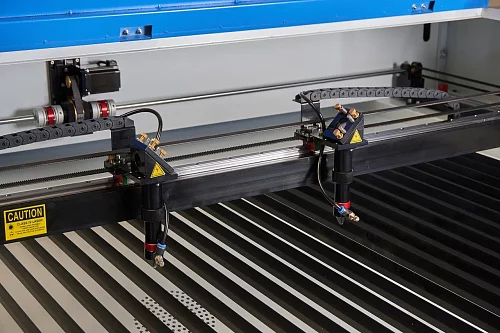

Двухголовая конфигурация удваивает производительность при раскрое симметричных деталей из пленки. Каждая трубка работает независимо и синхронно вырезает зеркальную копию детали на своей половине рабочего стола. Серия из 100 парных наклеек размером 150х150 мм готова за 40-50 минут против 1,5-2 часов на одноголовом станке.
Софт адаптирован для работы с пленочными материалами и содержит предустановленные профили резки для виниловой, полиуретановой, ПВХ-пленки, самоклеящихся материалов и баннерной ткани. Библиотека макетов включает шаблоны наклеек, трафаретов, декоративных элементов и рекламной продукции.
Красные лазерные указки проецируют контур будущего реза на поверхность пленки до начала работы. Оператор визуально контролирует положение детали и при необходимости корректирует позицию листа на столе, что исключает брак при раскрое дорогих дизайнерских пленок.
Компрессоры подают поток воздуха к каждой лазерной головке через сопла диаметром 2 мм. Воздушная струя выдувает продукты горения из зоны реза и охлаждает край пленки, предотвращая оплавление и деформацию кромки. Это критично при раскрое тонких пленок толщиной 0,1-0,2 мм, где перегрев создает волнистый край детали.
Вытяжной вентилятор мощностью 370 Вт удаляет дым и испарения, образующиеся при лазерной резке пленочных материалов. Производительность 1100 м³/ч обеспечивает 8-10-кратный воздухообмен в рабочей зоне за час, что поддерживает чистоту оптики и защищает линзы от налета копоти.
Кабели подключают станок к компьютеру и электросети. Длина USB-кабеля 3 метра позволяет разместить компьютер рядом с рабочим местом оператора для быстрой загрузки макетов и корректировки параметров резки пленки.
Силиконовые трубки диаметром 8 мм соединяют чиллеры с лазерными трубками для циркуляции охлаждающей жидкости. Армированные гофры защищают воздушные магистрали от перегибов и повреждений при движении портала, что гарантирует бесперебойную подачу воздуха к соплам обеих головок.
Каждая лазерная трубка охлаждается отдельным чиллером емкостью 9 литров. Холодопроизводительность 1400 Вт на чиллер поддерживает температуру воды 18-22°C при непрерывной работе станка 8-10 часов. Стабильное охлаждение гарантирует постоянную мощность луча при раскрое больших партий изделий из пленки.
Электропривод опускает и поднимает стол по команде с панели управления для точной фокусировки луча на поверхности пленки. Регулировка высоты занимает 15-20 секунд, что ускоряет переналадку при смене типа материала или толщины пленочного композита.
Запасной комплект алюминиевых планок заменяет изношенные ламели после 1-2 лет интенсивной эксплуатации. Ламели с прорезями от лазерного луча меняются за 30-40 минут без демонтажа портала и настройки геометрии стола.
Отзывы пользователей о работе с пленкой
Роман, г. Краснодар, рекламное агентство
Взяли RAYDEN 1610 двухголовый для резки виниловой пленки Oracal. Раньше работали на плоттере, но он не справлялся с мелкими деталями - буквы высотой 3-4 мм рвались при отделении от подложки. Лазер режет ту же пленку идеально, край ровный без заусенцев. Двухголовая схема увеличила производительность в 2,3 раза по факту. Заказ на 200 наклеек 10х15 см делаем за 1,5 часа вместе с загрузкой и выгрузкой. Окупили станок за 4 месяца на одних только наклейках для витрин магазинов.
Елена Воронина, г. Москва, производство декора
Покупали для раскроя декоративной пленки под дерево и мрамор. Делаем накладки на двери и мебельные фасады. Станок для резки пленки в рулонах вырезает детали по шаблону без отклонений - проверяли штангенциркулем, разброс не больше 0,1 мм на длине 800 мм. Пленка толщиной 0,8 мм режется за один проход на мощности 65%. Края не оплавляются, клеевой слой не повреждается. За 8 месяцев поменяли только одну ламель на столе.
Артем, г. Екатеринбург
Взял станок для малого бизнеса - режу пленку на заказ для тюнинг-ателье. Основной материал - автомобильная виниловая пленка 3M. Лазер режет ее четко по контуру, не тянет и не деформирует. Две головки работают синхронно - вырезаю сразу комплект на левую и правую сторону машины. Заказ на оклейку капота делаю за 40 минут от макета до готовых деталей. Компрессоры выдувают обрезки, стол чистый. Техподдержка компании помогла настроить параметры под пленку с металлизированным слоем - консультация по телефону заняла 15 минут, все заработало.
Ирина Соколова, г. Санкт-Петербург, сувенирная мастерская
Заказывали RAYDEN 1610 для производства виниловых наклеек и стикеров. До этого работали на китайском станке с одной головкой - постоянные проблемы с настройкой мощности. Новый станок настроили за час, с тех пор только режем. Самоклеящаяся пленка Oracle 651 толщиной 0,09 мм идет на мощности 18-20%, рез чистый без прожигания подложки. Делаем стикеры для ноутбуков размером 8х8 см - станок вырезает 100 штук за 35 минут. Компания Лазерзнак отправила станок на следующий день после оплаты, приехал в Питер за 3 дня в целости. Инженер созвонился через час после получения, помог подключить и запустить первую партию.
Дмитрий Ковалев, г. Новосибирск
Купил для раскроя ПВХ-пленки под натяжные потолки. Режем декоративные вставки и фигурные элементы для многоуровневых конструкций. Пленка толщиной 0,15-0,18 мм режется идеально - края запаиваются лазером, не осыпаются и не расслаиваются со временем. Две головки ускоряют работу при серийном производстве одинаковых элементов. За 6 месяцев обработали больше 400 м² пленки разных цветов. Чиллеры держат температуру стабильно даже летом при +30°C в цеху. Единственное что докупили - дополнительный комплект сопел для компрессоров, так как работаем по 10 часов в день и сопла забиваются продуктами горения раз в 2 месяца.
Способы заработка на изделиях из пленки
Виниловые наклейки для витрин магазинов, офисных табличек, рекламы на автомобилях приносят стабильный доход при минимальных затратах на материалы. Стоимость виниловой пленки Oracle 651 составляет 350-400 рублей за погонный метр шириной 1220 мм. Из метра пленки станок вырезает 50-60 наклеек размером 15х10 см. Себестоимость одной наклейки - 6-7 рублей, розничная цена - 80-120 рублей. Прибыль на наклейке составляет 70-110 рублей. При производстве 100 наклеек в день выручка достигает 8000-12000 рублей, чистая прибыль после вычета материалов и электроэнергии - 6500-10000 рублей в день или 130000-200000 рублей в месяц.
Декоративная самоклеящаяся пленка под дерево, камень или металл используется для обновления мебельных фасадов, дверей, стен. Рулон пленки шириной 1220 мм и длиной 10 метров стоит 2500-3500 рублей в зависимости от рисунка. Станок вырезает фасонные детали, накладки, декоративные элементы по чертежам заказчика. Стоимость раскроя одного фасада размером 600х400 мм - 300-500 рублей при затратах на пленку 80-100 рублей. Чистая прибыль с фасада - 200-400 рублей. Мебельная мастерская заказывает 20-30 фасадов в неделю, что дает дополнительный доход 16000-48000 рублей в месяц.
Трафареты из плотной виниловой пленки применяются для нанесения рисунков на стены, мебель, текстиль. Пленка для трафаретов Oracle 813 стоит 450-550 рублей за погонный метр. Из метра пленки получается 8-10 трафаретов размером 300х400 мм. Себестоимость трафарета - 50-60 рублей, розничная цена для дизайнеров интерьера и художников - 400-600 рублей. Прибыль с трафарета - 340-540 рублей. Продажа 50 трафаретов в месяц через интернет-магазины и маркетплейсы приносит 17000-27000 рублей чистой прибыли.
Защитная гидрогелевая пленка для экранов смартфонов, планшетов, часов пользуется стабильным спросом. Рулон гидрогелевой пленки шириной 300 мм и длиной 100 метров стоит 4500-6000 рублей. Станок вырезает пленку точно по контуру устройства с учетом вырезов под камеры и динамики. Из рулона получается 600-800 пленок для популярных моделей смартфонов. Себестоимость пленки - 6-8 рублей, оптовая цена для сервисных центров - 80-120 рублей за штуку. Прибыль с пленки - 72-112 рублей. Продажа 500 пленок в месяц дает доход 36000-56000 рублей.
Светоотражающие элементы для спецодежды дорожных рабочих, охранников, курьеров изготавливаются из специализированной световозвращающей пленки. Рулон пленки 3M Diamond Grade шириной 1220 мм и длиной 45 метров стоит 28000-35000 рублей. Станок раскраивает пленку на полосы шириной 50 мм и длиной 300 мм для нашивки на куртки и жилеты. Из рулона получается 2700-3000 элементов. Себестоимость элемента - 10-12 рублей, оптовая цена для швейных фабрик - 45-60 рублей. Прибыль с элемента - 33-48 рублей. Контракт на поставку 5000 элементов в месяц приносит 165000-240000 рублей чистого дохода.
Вопросы и ответы по работе станка с пленкой
Станок прорезает пленочные материалы толщиной до 2,5 мм за один проход на максимальной мощности 100-120 Вт. Виниловая самоклеящаяся пленка толщиной 0,08-0,12 мм режется на мощности 15-25%. ПВХ-пленка для натяжных потолков толщиной 0,15-0,20 мм - на мощности 30-40%. Армированный баннерный материал плотностью 440-650 г/м² требует мощности 70-90% и скорости 80-120 мм/с.
Да, каждый тип пленки требует индивидуальных параметров мощности и скорости резки. Виниловая пленка Oracle режется на мощности 18-22% при скорости 250-300 мм/с. ПВХ-пленка для потолков - на мощности 35-45% при скорости 180-220 мм/с. Программное обеспечение LaserWork хранит профили для разных материалов, оператор выбирает нужный тип пленки в меню, и система автоматически устанавливает правильные параметры.
Клеевой слой не повреждается при правильной настройке мощности лазера. Луч прорезает верхний слой пленки и защитную подложку, не затрагивая клей. Воздушная струя от компрессора охлаждает зону реза и предотвращает перегрев клеевого слоя. Детали из самоклеящейся пленки сохраняют адгезию и клеятся на поверхность без отслаивания краев.
Двухголовый станок RAYDEN 1610 вырезает 100 квадратных наклеек за 35-45 минут чистого времени резки. Каждая головка одновременно режет по 50 наклеек на своей половине стола. Время включает загрузку файла, позиционирование пленки на столе и непосредственно раскрой. Одноголовый станок выполнит ту же работу за 70-90 минут.
Минимальное расстояние между контурами деталей составляет 2-3 мм. Это обеспечивает чистый рез без термического воздействия луча на соседнюю деталь. Программа раскроя автоматически размещает детали на листе пленки с оптимальными зазорами, что снижает расход материала до 5-8% на обрезки против 15-20% при ручной раскладке.
Да, станок прорезает композитные материалы из пленки и ткани за один или два прохода в зависимости от толщины. Баннерная ткань с ПВХ-покрытием плотностью 440 г/м² режется за один проход на мощности 75-85%. Материалы плотностью 650 г/м² требуют двух проходов с интервалом 2-3 секунды для остывания зоны реза между проходами.
Да, вытяжная система обязательна при лазерной резке любых пленок. ПВХ и виниловые материалы при нагреве выделяют токсичные газы, которые вредны для оператора и загрязняют оптику станка. Вытяжной вентилятор мощностью 370 Вт удаляет 95-98% дыма из рабочей зоны. Производительность 1100 м³/ч обеспечивает безопасную работу в помещении площадью 20-30 м².
Частота чистки зависит от типа пленки и интенсивности работы. При раскрое чистой виниловой пленки оптику достаточно протирать раз в 2-3 недели. Резка ПВХ-баннера с высокой плотностью загрязняет линзы быстрее - чистка требуется каждую неделю. Признак загрязнения оптики - неровный край реза и снижение мощности луча. Линзы чистят специальными салфетками без ворса с изопропиловым спиртом.
Трубки Reci W4 рассчитаны на 10000 часов работы при максимальной мощности 120 Вт. При раскрое пленки станок работает на мощности 40-70%, что продлевает ресурс трубки до 15000-18000 часов. При эксплуатации 8 часов в день 5 дней в неделю трубки служат 7-9 лет. Признаки износа трубки - снижение мощности луча и увеличение времени резки одинаковых деталей.
Да, но качество реза снижается из-за отражения луча от поверхности стола. Для резки прозрачных материалов без подложки используют специальные антибликовые коврики черного цвета, которые кладут под пленку. Коврик поглощает отраженный луч и предотвращает появление дефектов на нижней поверхности прозрачной пленки.
Авторские советы по работе с пленочными материалами
Каждая партия пленки имеет небольшие отклонения по толщине и плотности даже в рамках одного артикула. Отрежьте пробный образец размером 50х50 мм и подберите оптимальную мощность и скорость. Сохраните параметры в программе под именем партии. Это исключит брак при раскрое основного тиража и сэкономит дорогую дизайнерскую пленку.
Мелкие обрезки пленки скапливаются между ламелями стола и создают неровную поверхность для следующего листа материала. Неровности приводят к расфокусировке луча и появлению участков с неполным прорезом. Продувайте стол сжатым воздухом или пылесосом после каждых 3-4 часов работы.
Избыточная мощность прожигает пленку с образованием широкой зоны оплавления по краям реза. Деталь деформируется и теряет товарный вид. Виниловая пленка толщиной 0,08 мм требует мощности не выше 20-25%. Начинайте настройку с минимальной мощности 10% и постепенно увеличивайте до получения чистого реза.
Самоклеящаяся пленка поставляется на защитной подложке из силиконизированной бумаги. Лазер должен прорезать только пленку, не повреждая подложку. После резки проведите пальцем по подложке с обратной стороны - она должна остаться гладкой без борозд и прожженных участков. Глубокие борозды указывают на избыточную мощность.
Тонкие пленки толщиной 0,05-0,1 мм деформируются от сильного воздушного потока. Снизьте давление на компрессоре до 0,3-0,4 МПа для резки виниловых наклеек и стикеров. Плотные баннерные материалы требуют давления 0,6-0,8 МПа для эффективного выдувания продуктов горения из зоны реза.
Горизонтальное хранение деформирует нижние слои рулона под весом верхних. Деформированная пленка неплотно лежит на столе станка и создает проблемы с фокусировкой луча. Влажность выше 70% ухудшает адгезию клеевого слоя самоклеящихся материалов. Оптимальные условия - вертикальное хранение при влажности 40-60% и температуре 15-25°C.
Забитое сопло снижает поток воздуха и ухудшает качество реза. Продукты горения оседают на краях детали и создают темный налет. Продувайте сопло сжатым воздухом ежедневно перед запуском станка. Меняйте сопло каждые 2-3 месяца при интенсивной эксплуатации.
Остановка луча создает точку перегрева, которая оплавляет пленку и деформирует контур детали. Если нужно прервать работу, дождитесь завершения текущей детали. Программа LaserWork позволяет поставить резку на паузу между деталями, а не во время прохождения луча по контуру.
Мощность луча постепенно снижается из-за загрязнения оптики и естественного износа трубки. Раз в месяц прорезайте тестовый образец на стандартных параметрах и сравнивайте качество реза с эталоном. Если качество ухудшилось, почистите линзы и зеркала или увеличьте мощность на 5-10% для компенсации износа.
Записывайте артикул пленки, мощность, скорость и качество реза в таблицу Excel или блокнот. Это сокращает время настройки при повторном заказе того же материала. База параметров для 20-30 типов пленок экономит 2-3 часа настройки в неделю и снижает расход материала на тестовые образцы.
