Лазерный гравер RAYDEN 6040 80ВТ

Краткое описание станка

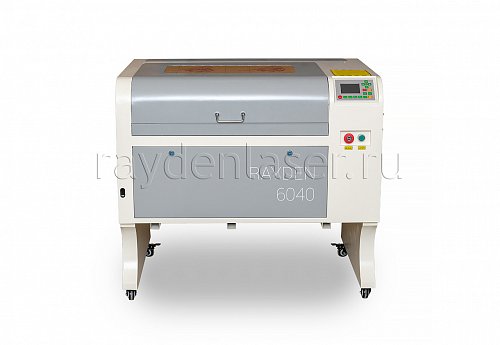

Лазерный станок RAYDEN 6040 80 Вт - это напольный СО2 гравер с ЧПУ для резки, гравировки, раскроя и вырезания неметаллических материалов. Рабочее поле 600 × 400 мм подходит для мастерской, рекламного участка, сувенирного производства, учебного класса и домашнего микробизнеса. Такой формат удобен там, где нужен не промышленный гигант, а универсальный, понятный и рабочий инструмент для серийных и штучных заказов.

Станок режет и гравирует фанеру, дерево, акрил, оргстекло, картон, бумагу, кожу, ткань, пленку, резину, поролон, пенопласт и ряд пластиков. Мощность 80 ватт дает хороший запас для резки листовых материалов и для четкой гравировки рисунков, логотипов, надписей, шаблонов, макетов и маркировки на неметаллических заготовках. Точность позиционирования 0,01 мм важна для мелкой деталировки, фигурного раскроя и повторяемости партии.

Модель хорошо подходит трем группам аудитории. Для B2B это рабочее оборудование для мастерских, где важны скорость, срок службы, настройка и стабильная работа. Для B2C это понятный станок для старта, когда нужен недорогой способ начать производство изделий на заказ. Для B2G это удобное устройство для учебных задач, проектной работы, прототипирования и демонстрации технологии лазерной обработки.

Для каких материалов подходит станок

Перед запуском в работу листовой материал стоит проверить тестом на образце. Это снижает брак, помогает настроить мощность, скорость, фокусировку и получить чистый режущий край без лишнего нагара.

Характеристики и что они дают в работе

Рабочая поверхность 600 × 400 мм - это удобный формат для мелкосерийного производства и частых заказов. На таком поле удобно раскладывать заготовки под нарезание, вырезку и гравировку без лишнего расхода листа. Для мастерской это баланс между габаритами, стоимостью и производительностью.

Мощность лазера 80 ватт - это показатель, который влияет на толщину реза, скорость обработки и диапазон задач. Такой лазерный гравировальный станок уверенно работает как резак по фанере, акрилу и картону, так и как гравер по дереву, коже, оргстеклу и резине. При правильной настройке мощности и скорости станок режет чище, а рисунок получается контрастнее.

Тип лазера СО2 - это классическая технология для обработки неметаллических материалов. Такой лазер подходит для рекламы, декора, сувениров, упаковки, учебных проектов и индивидуального производства. Для металла обычно выбирают другой тип, а здесь упор идет на дерево, акрил, ткань, пластик, бумагу, пленку и поделочный материал.

Тип исполнения напольный - станок стоит устойчиво, имеет удобную рабочую высоту и лучше подходит для постоянной эксплуатации, чем компактный настольный гравер. При массе 100 кг конструкция стоит уверенно, что положительно влияет на точность и повторяемость.

Скорость гравировки 0-600 мм/с - это хороший показатель для поточного нанесения рисунка, логотипов, картинок, текста и маркировки. Чем выше скорость при сохранении качества, тем больше заказов проходит через мастерскую за смену.

Скорость резки 0-100 мм/с - параметр зависит от материала, его толщины, плотности, фокусного расстояния, чистоты оптики и настройки воздушного обдува. Для тонких материалов станок идет быстрее, для толстых раскрой выполняется медленнее, но стабильнее.

Точность позиционирования 0,01 мм - это важная характеристика для мелких деталей, повторяющихся элементов, стыков, посадок и аккуратной геометрии. Такой уровень полезен для шкатулок, конструкторов, табличек, сувениров, технических деталей и шаблонов.

Разрешение 0,025 мм помогает получать детальную гравировку. При обработке фотографий, узоров, линий и небольших надписей этот параметр влияет на четкость изображения и плавность переходов.

Минимальный размер гравировки букв 1 × 1 мм - это уже рабочий формат для мелких подписей, серийной маркировки, обозначений и микротекста на неметаллической продукции.

Механика, оптика, оси и устройство

Лазерная трубка Reci W1 - один из ключевых узлов станка. Это источник излучения с длиной волны 10640 нм и ресурсом 10 000 часов при работе на максимальной мощности. На практике ресурс растет, если не держать трубку постоянно на пределе и следить за охлаждением. Для владельца это означает предсказуемые расходы и понятный срок службы основного расходного элемента.

Количество трубок - 1 штука. Для станка этого класса это стандартная схема. Она делает устройство понятным в обслуживании, упрощает подключение, настройку и замену трубки в будущем.

Каркас разборный - полезное решение для доставки, заноса в помещение и установки в мастерский, складской или учебный корпус. Если проемы узкие, такой формат упрощает монтаж.

Тип поверхности рабочего стола - ламели. Ламельный стол удобен для резки листовых материалов. Он уменьшает площадь контакта заготовки со столом, снижает обратное отражение и помогает сохранить нижнюю кромку чище.

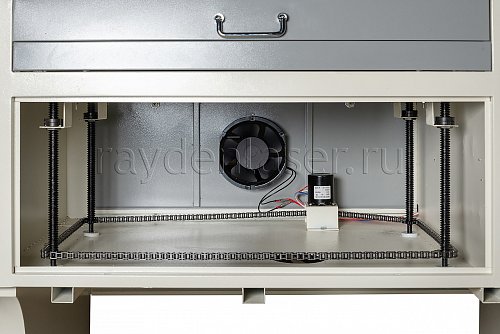

Подъемный стол моторизованный - важная функция для тех, кто режет и гравирует материалы разной толщины. Оператор быстро меняет высоту и точнее выставляет фокус. Это ускоряет работу, снижает риск ошибки и упрощает настройку под заготовку.

Глубина опускания стола 250 мм - станок принимает не только тонкий лист, но и более объемные изделия. Это полезно для коробок, готовых деталей, сувенирных заготовок, штучной персонализации и работы с поворотным устройством, если оно будет добавлено отдельно.

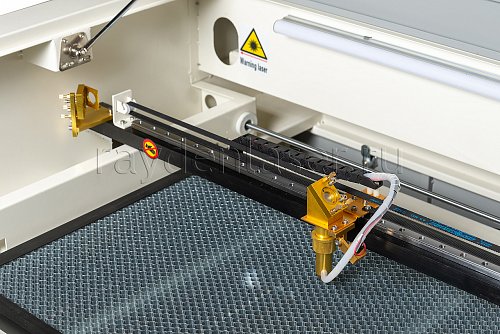

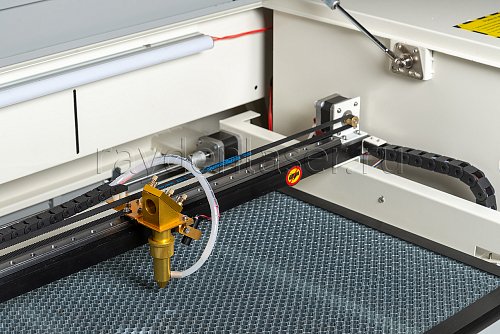

Структура осей X/Y - профильные квадратные направляющие 12 мм и зубчатый ремень. Такая схема дает стабильное перемещение головки, аккуратную линию и надежную работу на серийной нагрузке. Профильный элемент жестче простых решений, а ремень обеспечивает плавный ход и нормальную скорость.

Тип привода осей X/Y - шаговый двигатель. Для данного класса оборудования это разумный выбор по цене, надежности и обслуживанию. Шаговый привод хорошо держит заданную траекторию при корректной калибровке и настройке.

Концевые датчики индуктивные по XY - это элементы, которые отвечают за нулевую точку и безопасную парковку. Индуктивный тип служит дольше механических решений, меньше подвержен износу и помогает точнее повторять стартовые координаты.

Зеркала Ø 20 мм и фокусирующая линза ZnSe ø18 f-50.8 - важная часть оптики. Зеркала направляют луч, линза фокусирует его в рабочую точку. Если линза чистая, фокусный луч остается стабильным, а резка и гравировка идут без потери качества. Фокусное расстояние 50 мм - популярный универсальный вариант для большинства задач по фанере, акрилу, коже, бумаге и дереву.

Принцип работы устроен просто. Трубка создает лазерный поток. Система зеркал переводит его к головке. Линза фокусирует луч на нужной глубине. Далее контроллер ведет головку по осям согласно файлу, а мощность регулируется аппаратно или через софт. Так выполняются раскройка, обрезка, выжигание, гравировка, нарезка и фигурный рез.

Контроллер, программа, подключение и управление

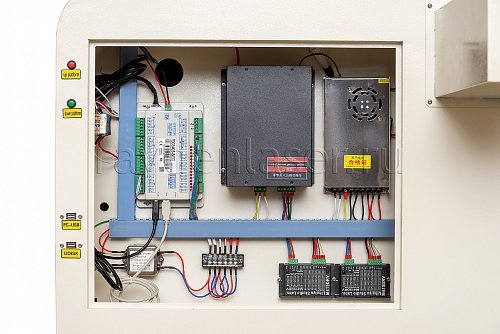

Контроллер Ruida RDC6445G - известная система управления для ЧПУ СО2 оборудования. Она ценится за стабильность, удобный интерфейс и точную работу с файлами. Для производства это важно, потому что контроллер влияет не только на запуск проекта, но и на повторяемость результата.

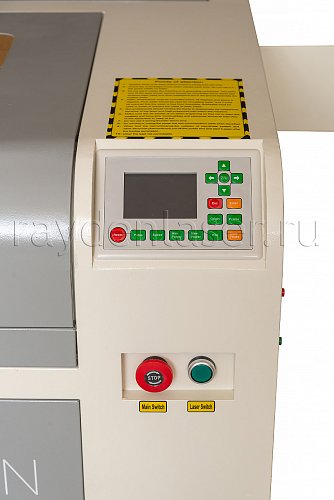

Цветной TFT дисплей 3.5 дюйма показывает параметры, статус файла, координаты и рабочие команды. Русский и английский язык меню упрощают обучение персонала и снижают риск ошибки при первой настройке.

Программа LaserWork идет в комплекте. Через нее задаются скорость, мощность, порядок проходов, тип линии, гравировка или резка, фокусировка по заданию оператора и другие параметры. Этот софт подходит для тех, кто запускает простые проекты и серийные задания. При подготовке макета используются AutoCAD, CorelDraw и Adobe Illustrator. Поддерживаются форматы CDR, AI, PLT, DXF, DWG, DST, BMP, JPG, PNG, GIF. Это удобно для дизайнеров, рекламных агентств, учебных центров и мастерских, где файлы приходят из разных программ.

Подключение через USB 2.0 - это стандартный и понятный способ передачи задания на станок. После загрузки файла работа идет под управлением контроллера. Для оператора это удобнее, чем держать проект открытым на компьютере весь цикл.

Регулировка мощности доступна аппаратная и программная. Такое управление дает больше гибкости. Когда нужно резать, поднимается мощность и корректируется скорость. Когда нужна деликатная гравировка, мощность снижается, чтобы не прожечь материал насквозь. За счет этого один и тот же лазерный станок превращается и в режущий станок, и в гравировальный модуль, и в раскроечный инструмент для мастерской.

Станок работает с Windows 7, 8, 10 и 11, включая 32 и 64 бит. Это снижает проблемы с подключением на действующем производстве, где не всегда стоят новые компьютеры. При первом запуске стоит проверить драйвер, корректность порта, прошивку контроллера и параметры передачи данных.

Охлаждение, защита, температура и обслуживание

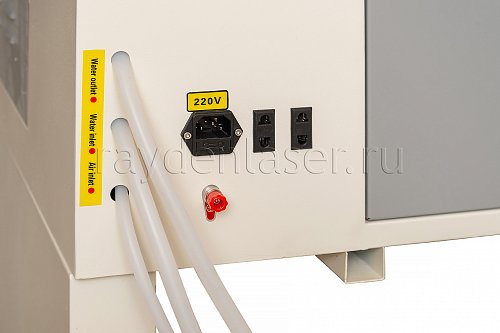

Охлаждение лазера водяное. Для СО2 трубки это обязательное условие, потому что перегрев резко сокращает ресурс. В комплекте есть водяная помпа, а для интенсивной загрузки часть мастерских позже выбирает чиллер или более продвинутую систему охлаждения. Если температура воды выходит за норму, качество луча падает, а трубка стареет быстрее.

Рабочая температура 10-25 °C - это диапазон, в котором станок работает стабильно. Если в помещении жарко, стоит контролировать охлаждение внимательнее. Если холодно, нельзя запускать систему с ледяной водой без адаптации. Это влияет на ресурс трубки, блока питания и оптики.

Системы защиты включают кнопку экстренной остановки и проточный датчик воды. Кнопка нужна для мгновенного отключения при нештатной ситуации. Датчик воды блокирует работу без нормального потока охлаждения. Для производства и обучения это критично, потому что помогает сохранить дорогостоящую трубку и избежать аварий.

Обслуживание включает чистку зеркал и линзы, проверку ремня, оси, направляющих, состояния гофры, вытяжного вентилятора, компрессора, силиконовых трубок, подключения воды и электрической сети. Оптику нужно чистить аккуратно. Загрязненная линза теряет пропускание, перегревается и искажает фокус. Грязные зеркала тоже снижают мощность на выходе.

Периодически стоит проверить крепление головки, состояние кабелей, натяжение ремня, чистоту корпуса внутри, работу датчиков и точность калибровки. Такая профилактика стоит дешевле, чем внезапная остановка мастерской в сезон заказов.

Комплектация и назначение каждого элемента

Комплектация у RAYDEN 6040 80ВТ закрывает базовые задачи для старта работы после установки и подключения.

• Лазерный станок - 1 шт. Основное оборудование с ЧПУ, механикой, контроллером и установленными рабочими узлами.
• Сотовый стол - полезен для тонких и мелких заготовок. Хорош для бумаги, картона, ткани, пленки и мелких деталей, где ламели не всегда удобны.
• Лазерная трубка установленная - 1 шт. Главный излучатель, который создает рабочий лазерный луч.
• Программное обеспечение на русском языке - 1 шт. Позволяет настроить проект, подготовить файл и управлять параметрами обработки.
• Лазерный целеуказатель - 1 шт. Помогает визуально проверить положение траектории и упростить раскладку материала на рабочем столе.
• Воздушный компрессор - 1 шт. Подает воздушный поток в зону реза. Он уменьшает нагар, выдувает продукты горения и помогает получить чище линию.
• Вытяжка - 1 шт. Удаляет дым, запах и частицы из рабочей зоны. Без нее ухудшается видимость, пачкается оптика и растет риск брака.
• USB кабель - 1 шт. Нужен для подключения к ПК и передачи файлов.
• Силовой кабель - 1 шт. Нужен для питания станка от сети 220V.
• Силиконовые трубки - 3 шт. Используются в контуре водяного охлаждения.
• Гофры ПВХ армированные - 1 шт. Нужны для подключения вытяжной системы и отвода дыма.
• Водяная помпа - 1 шт. Базовое решение для циркуляции воды и охлаждения трубки.
• Рабочий стол - 1 шт. Опорная часть для размещения материала и заготовок.
• Набор ламелей - 1 шт. Применяется для резки более жестких листовых материалов.

Такая комплектация ценна тем, что станок не выглядит как коробка с пустым корпусом, к которой потом отдельно нужно купить половину узлов. Здесь уже есть ключевые элементы для подключения, охлаждения, продувки, вытяжки и старта работ.

5 способов заработка на станке с цифрами

RAYDEN 6040 80 Вт подходит не только для производства, но и как инструмент, который быстро превращается в источник дохода. Ниже 5 рабочих направлений с конкретными цифрами. Расчеты даны по модели малого производства, без учета аренды и налогов, чтобы была понятна логика окупаемости.

1. Топперы, метрики, именные изделия из фанеры. Себестоимость одного топпера из фанеры 3-4 мм часто укладывается в 40-70 рублей с учетом материала, обрезки, электроэнергии и упаковки. Розничная цена 300-700 рублей. Если делать 15 изделий в день со средней прибылью 280 рублей, дневная прибыль составит 4 200 рублей. За 22 рабочих дня это 92 400 рублей.

2. Рекламные таблички, номерки, шильды, POS-материалы из акрила и пластика. Себестоимость таблички 100 × 200 мм нередко составляет 120-180 рублей. Продажа идет по 500-1 200 рублей в зависимости от тиража и сложности. При 8 заказах в день со средней чистой прибылью 450 рублей получается 3 600 рублей в день и 79 200 рублей в месяц.

3. Персонализированные подарки и сувениры. Гравировка на деревянных коробках, ежедневниках, подставках, рамках, аксессуарах приносит высокую наценку. Заготовка стоит 150-300 рублей, персонализация добавляет 300-900 рублей к цене. Если брать 10 заказов в день с чистой прибылью 350 рублей, это 3 500 рублей в день и 77 000 рублей в месяц.

4. Изготовление штампов и клише из резины. Себестоимость одной заготовки под штамп составляет 60-120 рублей. Продажа готового изделия идет по 500-1 500 рублей. Если делать 5 заказов в день со средней прибылью 500 рублей, получается 2 500 рублей в день и 55 000 рублей в месяц.

5. Раскрой материалов для сторонних мастерских. Многие столяры, декораторы, дизайнеры и учебные студии не хотят покупать свой станок и заказывают раскрой на стороне. Средняя цена услуги по резке - 25-60 рублей за погонный метр линии, либо 800-2 500 рублей за проект. Если брать 4 проекта в день со средней прибылью 700 рублей, это 2 800 рублей в день и 61 600 рублей в месяц.

Если объединить 2-3 направления, станок быстрее загружается заказами и меньше простаивает. Для B2C это хороший старт недорого войти в нишу. Для B2B это способ расширить ассортимент без покупки крупного раскроечного комплекса.

10 вопросов и ответов по работе станка

1. Что режет этот лазерный станок?
Фанеру, дерево, акрил, оргстекло, картон, бумагу, ткань, кожу, пленку, резину, поролон, пенопласт и часть пластиков.

2. Подходит ли станок для металла?
Для резки металла нет. Это СО2 лазер. Он рассчитан на неметаллический материал. Для маркировки металла обычно выбирают лазерный маркер другого типа.

3. Какая программа нужна для работы?
В комплекте идет LaserWork. Файл готовят в CorelDraw, AutoCAD, Adobe Illustrator и экспортируют в поддерживаемый формат.

4. Какой контроллер установлен?
Ruida RDC6445G. Это распространенный контроллер с удобным управлением, цветным дисплеем и нормальной совместимостью с рабочими форматами.

5. Зачем нужен компрессор?
Он подает воздушный поток в зону реза. Это уменьшает копоть, улучшает кромку, снижает риск возгорания и защищает линзу.

6. Зачем нужна вытяжка?
Она убирает дым, запах и частицы после обработки. Без вытяжки ухудшается обзор, быстрее пачкается оптика и падает качество.

7. Нужен ли чиллер?
В базовой комплектации есть водяная помпа. Для стандартной загрузки этого хватает. При интенсивной работе многие ставят чиллеры для более стабильного охлаждения.

8. Как часто нужно чистить оптику?
Частота зависит от материала и загрузки. При резке фанеры, резины, пленки и поролона проверять линзу и зеркала стоит регулярно, иногда ежедневно.

9. Какие файлы читает станок?
CDR, AI, PLT, DXF, DWG, DST, BMP, JPG, PNG, GIF. Это удобно для работы с чертежом, картинкой, шаблоном, логотипом и техническим проектом.

10. Сложно ли научиться работать?
При нормальном обучении и понятной инструкции вход в работу несложный. Основные навыки - подготовить макет, настроить мощность, скорость, фокус, проверить охлаждение и запустить тест.

10 советов и предостережений от ошибок

1. Не ставить мощность на предел без причины. Это не ускоряет работу линейно, но быстрее расходует ресурс трубки.

2. Перед серией делать тест на обрезке материала. Один короткий тест экономит лист, время и нервы.

3. Не запускать станок без воды в системе охлаждения. Проточный датчик помогает, но контроль нужен всегда.

4. Не оставлять без внимания дымный рез. Если дыма много, проверить вытяжной вентилятор, компрессор, фокусировку и чистоту линзы.

5. Не чистить линзу грубой тканью. Оптика боится царапин. Использовать подходящие салфетки и аккуратную промывку.

6. Не игнорировать ремень и направляющие. Если ремень ослаб, линия уходит, круг превращается в овал, а повторяемость теряется.

7. Не резать неизвестный пластик без проверки. Часть материалов выделяет вредный дым и портит оптику.

8. Держать рабочую зону в чистоте. Мелкая пыль, копоть и обрезки внутри корпуса мешают охлаждению и повышают риск возгорания.

9. При смене толщины материала заново фокусировать головку. Ошибка по высоте сразу бьет по качеству линии и гравировке.

10. Хранить готовые пресеты по материалам. Если один раз удачно настроены фанера 3 мм, акрил 2 мм или картон, лучше сохранить параметры в файл или список. Это ускоряет повторные заказы.

О компании «Лазерзнак»

«Лазерзнак» - интернет-магазин лазерного оборудования для резки и гравировки. Компания работает с 2016 года и базируется в Ярославле по адресу проспект Машиностроителей, 81Г. За 7 лет работы оборудование поставлено в 211 компаний. Такой опыт важен для покупателей из B2B, B2C и B2G, потому что при покупке станка важен не только прайс, но и дальнейшая помощь, запчасти, тест, настройка и техподдержка.

Основное направление - продажа высокоточного лазерного оборудования с ЧПУ для автоматизации производственных процессов и нанесения изображений любой сложности на широкий список материалов. В ассортименте есть лазерные станки, граверы, лазерные маркеры по металлу, двухголовые модели, мини-граверы, настольные решения и комплектующие.

Среди комплектующих доступны лазерные трубки, блоки питания, системы охлаждения, чиллеры, оптика, линзы, зеркала, поворотные модули, вытяжки, вентиляторы, сотовые столы и другие запчасти. Это снижает риск простоя, когда нужно быстро поменять расходник или восстановить рабочий узел.

Отличительные особенности компании - прямые поставки оборудования от производителя, проверка, настройка и тест перед отправкой, демонстрационный зал, гарантийная поддержка и обучение персонала. Для мастерских это важно, потому что покупка станка без вводного обучения часто заканчивается браком, страхом перед техникой и потерей первых заказов.

Обучение проходит на складе или на территории заказчика. Такой формат полезен и частным мастерам, и производственным компаниям, и учебным учреждениям. Когда оператор понимает принцип работы, устройство станка, порядок подключения, настройку программы, правила обслуживания и калибровки, срок ввода оборудования в работу заметно сокращается.

Оплата, доставка, гарантия и порядок покупки

Купить лазерный станок в «Лазерзнак» можно через официальный сайт или по телефону. Порядок покупки простой. Товар добавляется в корзину, далее заполняются данные, после чего на e-mail приходит письмо с номером заказа. Затем менеджер связывается для уточнения деталей, условий доставки и оплаты. Есть и прямой способ - позвонить по номеру 8 800 333-54-15. Также доступен номер +7 (960) 528-50-54, почта info@laserznakshop.ru и Телеграм: https://t.me/laserznak

Оплата доступна по банковским реквизитам и наличными. Это удобно для частных лиц, самозанятых, ИП, производственных компаний и организаций, которым нужен комплект документов.

Доставка идет по всей России через транспортно-логистические компании Деловые Линии, ПЭК, Байкал Сервис, ТК Энергия, ТК ГТД, СДЭК. Доставка до транспортной компании бесплатная. Также доступен самовывоз со склада в Ярославле по адресу пр-т Машиностроителей, 81Г.

Гарантия на оборудование составляет 12 месяцев. В гарантийный период действует полная поддержка, бесплатная диагностика и замена комплектующих. Запчасти есть в наличии. Дополнительно предоставляется расширенная техническая помощь и консультация по эксплуатации. Для покупателя это снимает один из главных страхов - что делать, если станок сломается или начнет работать нестабильно.

Итог

RAYDEN 6040 80ВТ - это универсальный лазерный станок ЧПУ СО2 для тех, кому нужна рабочая модель без перегруза лишними опциями и без провала по базовым возможностям. Рабочее поле 600 × 400 мм, трубка Reci W1 80 ватт, моторизованный стол, контроллер Ruida, водяное охлаждение, компрессор, вытяжка и широкий список поддерживаемых форматов делают эту модель удобной для резки, раскроя, гравировки, нарезки и выжигания по большому числу материалов.

Этот станок подходит для мастерской, рекламного участка, сувенирного производства, учебной аудитории и старта домашнего бизнеса. Он дает понятную механику, достаточную мощность, точный луч, простое управление, нормальную комплектацию и реальные сценарии заработка. При покупке через «Лазерзнак» добавляются проверка перед отправкой, обучение, гарантия, запчасти, доставка по России и поддержка после запуска в работу.
